AIoTデバイス「M5StickV」、はじめの一歩

今、話題になっているAIoT（AI+IoT）デバイスの「M5StickV」を少し触ってみたので、今回はその際に知り得た情報を紹介します。

M5StickVの概要
M5StickVのセットアップ
M5StickVで開発
自身のニューラルネットワークモデルを利用する
- モデルの変換
- モデルのデプロイ
M5StickVを利用したデモ
まとめ

M5StickVの概要

まず、M5StickVをご存知ですか？

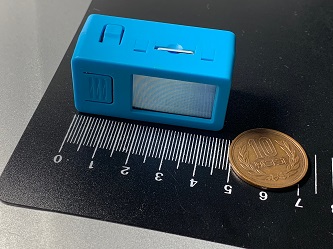

M5StickVは、M5Stack社が販売している小型AIカメラデバイスで、Kendryte社のプロセッサK210を搭載しています。非常に小さなデバイスで、一般的な消しゴムを少し大きくしたぐらいの大きさですが、カメラ以外に、液晶ディスプレイやLEDランプ、スイッチ、ジャイロセンサーも装備しています。そして、高性能なニューラルネットワークプロセッサ（KPU）をもっているだけでなく、購入後にセットアップすると、すぐにYOLOモデルを利用した物体検出機能が使えるようになっています。

日本では、スイッチサイエンスや共立電子産業などから購入できますが、なんと3000円程度という低価格です！（2020年11月時点の情報）これは、オープンなライセンスとなるRISC-Vを活用しているからなのでしょう。

仕様に関する参考資料

公式：　https://docs.m5stack.com/#/en/core/m5stickv
日本語（スイッチサイエンス社）：https://www.switch-science.com/catalog/5700/（※販売終了）
日本語（スイッチサイエンス社）：https://www.switch-science.com/catalog/6651/（新モデル）

M5StickVのセットアップ

以下の手順でセットアップを実行できます。（私はWindows10で行いました）

セットアップ手順：

microSDカードを用意する
- 私が購入したmicroSDは以下の通りです。
  - Lexar 95MB/s 633x Micro SD 128g Class 10 card 32g 64GB micro SDXC Memory sd Card adapter UHS-1 for Drone Gopro Sport Camcorder (32GB)
- ちなみに「動作したもの」としてのmicroSDカード情報が、有志により公開されているので、この中から利用したいものを選択することも可能です。
公式ページ「M5StickV Quick Start」を開き、手順通りに作業を行う
- ファームウェアをダウンロードする
- ファームウェアの書き込みツール「Kflash_GUI」をダウンロードする
- 「Kflash_GUI」を利用して、ファームウェアを書き込む

M5StickVで開発

M5StickVでは、MicroPythonをベースにしたMaixPyという言語でプログラミングができます。

リファレンス
ニューラルネットワークだけでなく、OpenMVをベースとしたと思われる画像処理のライブラリも利用できます

また、プログラムを動かす方法として、以下の４つの手段を取ることができます。

プログラム実行手段：

＜　シリアル通信　＞

「PuTTY」などで接続して、ターミナル上でMaixPyのコードを書いて実行します

- - 手順「Serial-Tool」

＜　専用開発環境　＞

「MaixPy IDE」という開発環境があるので、M5StickVに接続させて、ローカルにあるファイルを作成・編集し、実行すれば動きます

- - ターミナルも実行できます
  - カメラの映像をIDE内でも表示してくれます
  - 手順「MaixPy IDE」

＜　データ転送ツール　＞

「uPyLoader」いうツールが提供されているので、M5StickVに接続させて、ファイルをアップロードさせて、実行することができます

- - ターミナルも実行できます
  - 接続時、M5StickV上でプログラミングが実行中の場合は接続できませんので、処理を終了させておく必要があります
    （※この事については、補足説明を後述します）
  - 資料「uPyLoader – README.md」

＜　その他　＞

microSDカードに、プログラムを書いた「boot.py」というファイルを保存し、M5StickVの電源を入れます

- M5StickVが起動時に、「boot.py」というファイルを探しに行きます。SDカード上にあればをそれを実行します
- M5StickVが起動時に、「boot.py」ファイルがなければ、自身で「boot.py」ファイルを作成し、実行します
  - 実行させる中身は以下の内容です　
    - 「GitHub sipeed/MaixPy – _boot.py」

ちなみに、私は主に「MaixPy IDE」を用いて、コードを書いては動かして、という作業を繰り返しました。また、後で取り上げるモデルのファイルをアップロードする際、「uPyLoader」で作業を行うこともできますが、非常に遅いです。面倒ですが、SDカードを直接抜き差ししてファイルを入れ替えた方が断然に速いです。

その他、実際に開発していて困ったところがあったので、その対処方法を記載しておきます。

その１：

M5StickVは上記の4つ目の手段でも記載したように、「boot.py」ファイルを自動実行します。また、ネットの記事でもよく見かけますが、電源がなかなか切れず、すぐに再起動してしまいます。プログラムを実行していると、上記「uPyLoader」での接続が必ず失敗するので、故意にプログラムを停止できる仕組みを用意しておいた方がいいです。
下記例では、ボタンを利用できるようにして、起動時にボタンが押されていていたら、プログラムを停止できるようにしています。

import sys
from board import board_info
from fpioa_manager import fm
from Maix import GPIO


fm.register(board_info.BUTTON_A, fm.fpioa.GPIO1)
but_a=GPIO(GPIO.GPIO1, GPIO.IN, GPIO.PULL_UP)

if but_a.value() == 0:
    sys.exit()

import sys

from board import board_info

from fpioa_manager import fm

from Maix import GPIO

fm.register(board_info.BUTTON_A, fm.fpioa.GPIO1)

but_a=GPIO(GPIO.GPIO1, GPIO.IN, GPIO.PULL_UP)

if but_a.value() == 0:

sys.exit()

その２：

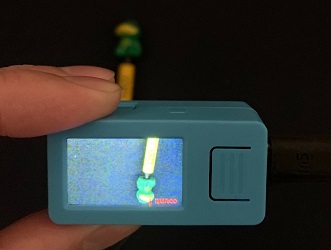

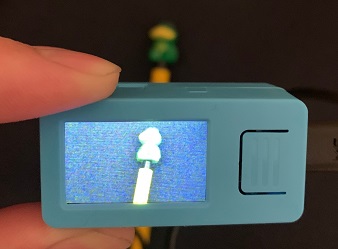

ディスプレイに映る画像の向きが、何もしないと下図「初期状態」のようにおかしいので、以下のコードで下図「修正後」の状態にします。

初期状態	修正後

import lcd


lcd.init()
lcd.rotation(2)

import lcd

lcd.init()

lcd.rotation(2)

自身のニューラルネットワークモデルを利用する

M5StickVではデフォルトで、YOLOモデルでの顔認識機能が入っていますが、自身でニューラルネットワークモデルを作って実行することもできます。

モデルの変換

Maixpyで実行できるモデルは「kmodel」というものになります。そのため、例えば「Keras」で学習したモデルを使いたい場合は、その「Keras」モデルを「kmodel」に変換する必要があります。ただし、「kmodel」は「TensorFlow Lite」モデルからしか変換できないので、一旦、「Keras」から「TensorFlow Lite」への変換を行います。

それから、「kmodel」は2MB未満にしないとロード時にメモリ不足となり、処理が落ちてしまうので、「Keras」モデルの時から軽量なものにする必要があります。処理内で他のことも一緒にしようと思うと、ファームウェアを必要最低限の軽量版に変更するなどの対応が必要になります。

その他にも、色々と考慮を行いました。
例えば、今回私は、MobileNetという学習済みのモデルを転移学習したのですが、追加した出力層付近のレイヤーの数、レイヤーあたりのノード数を多くしても、サイズが大きくなるので、その数を調整しました。また、ファインチューニングも試したのですが、ファインチューニングで再学習するレイヤーを増やすと、なぜかサイズが大きくなったので、その点も考慮しました。

ちなみに、私が変換した際のモデルのサイズは以下の通りでした。

3model.kmodel1.9Mさらに変換された「kmodel」

	モデル	サイズ	備考
1	model.h5	7.9M	元々の「Keras」モデル
2	model.tflite	7.1M	変換された「TensorFlow Lite」モデル

この「kmodel」のサイズは、非常に小さくなっています。モデル変換時に量子化の処理が行われているようです。量子化の仕様までは分かりませんが、TensorFlow Liteでの量子化した結果と比べると、「Weight quantization Model」と同じくらい軽量化されています。（ちなみに、TensorFlow Liteでの量子化されたモデルを、「kmodel」に変換することはできませんでした。）

3model_iq.tflite2.0M「TensorFlow Lite」モデル／ Integer quantization Model4model_fi.tflite2.0M「TensorFlow Lite」モデル／ Full integer quantization Model

	モデル	サイズ	備考
1	model_wq.tflite	1.9M	「TensorFlow Lite」モデル／ Weight quantization Model
2	model_fp16.tflite	3.6M	「TensorFlow Lite」モデル／ Float16 quantization Model

※参考：サンプルコード

「TensorFlow Lite」モデル（量子化なし）への変換

import tensorflow as tf  # version 2.x


model = tf.keras.models.load_model('model.h5')


# モデルを変換 :
converter = tf.lite.TFLiteConverter.from_keras_model(model)
tflite_model = converter.convert()
# 保存
with open('model.tflite', 'wb') as f:
    f.write(tflite_model)

import tensorflow as tf # version 2.x

model = tf.keras.models.load_model('model.h5')

# モデルを変換 :

converter = tf.lite.TFLiteConverter.from_keras_model(model)

tflite_model = converter.convert()

# 保存

with open('model.tflite', 'wb') as f:

f.write(tflite_model)

「kmodel」への変換

# 変換ツール「nncase」の準備
mkdir -p ncc
mkdir -p workspace
mkdir -p images
mkdir -p log
cd ncc
wget https://github.com/kendryte/nncase/releases/download/v0.1.0-rc5/ncc-linux-x86_64.tar.xz
tar -Jxf ncc-linux-x86_64.tar.xz
rm ncc-linux-x86_64.tar.xz

# 「images」ディレクトリに画像を準備しておく
# （※処理は省略）


# 変換処理の実行
./ncc/ncc -i tflite -o k210model --dataset images /content/model.tflite /content/model.kmodel

# 変換ツール「nncase」の準備

mkdir -p ncc

mkdir -p workspace

mkdir -p images

mkdir -p log

cd ncc

wget https://github.com/kendryte/nncase/releases/download/v0.1.0-rc5/ncc-linux-x86_64.tar.xz

tar -Jxf ncc-linux-x86_64.tar.xz

rm ncc-linux-x86_64.tar.xz

# 「images」ディレクトリに画像を準備しておく

# （※処理は省略）

# 変換処理の実行

./ncc/ncc -i tflite -o k210model --dataset images /content/model.tflite /content/model.kmodel

※注意事項：

- - 「ncc」コマンドでオプション「–dataset」で指定している「images」は自身で用意したディレクトリです。
    - ディレクトリの中には学習で用いた画像を入れています。
    - 画像は量子化の処理に利用されるようです。
  - 上記サンプルコードは「Maix ToolBox」のコードを参考にしました。
    - 「get_nncase.sh」
    - 「tflite2kmodel.sh」
  - 「Keras」モデルと「kmodel」でパディングの仕様が異なるため、「Keras」モデルのパディングを一部変更しておく必要があるようです。

モデルのデプロイ

「kmodel」の準備ができたら、SDカードにモデルを保存して、Maixpyでロードして、処理することになります。

kpu.load("/sd/model.kmodel")  # モデルの読み込み

1	kpu.load("/sd/model.kmodel") # モデルの読み込み

M5StickVを利用したデモ

M5StickVで元々使える顔検出機能を使って、検出した顔の1つ目と2つ目を入れ替えるカメラを作ってみました。

次のデモ動画を見ると、顔を入れ替える際に、境い目をブレンディングしたりしていないので、入れ替えた箇所がはっきり分かると思います。また、手振れが激しいので、顔を入れ替わった状態の画像をじっと見られるように、ディスプレイの横にあるボタンでディスプレイの描画を一時停止し、確認し易くしました。（一時停止中は白色LEDランプを点灯させています）もう一度、同じボタンを押すと、元の状態に戻ります。

※顔画像は、データセット「IMDB-WIKI」をMatplotlibで画面に描画したものになります。

以下にコードを掲載しますが、画像のリサイズがうまくできなかったり、画像の上書きにスライスが利用できず、1ピクセルずつ上書きしたりと、普段との使い勝手との違いに困りました。

import sensor
import image
import lcd
import KPU as kpu
import gc

from fpioa_manager import *
from Maix import GPIO

import sys

lcd.init()
lcd.rotation(2)  # 画面の向きとカメラの向きをそろえておく

fm.register(board_info.BUTTON_A, fm.fpioa.GPIO1)
but_a = GPIO(GPIO.GPIO1, GPIO.IN, GPIO.PULL_UP)

fm.register(board_info.LED_W, fm.fpioa.GPIO3)
led_w = GPIO(GPIO.GPIO3, GPIO.OUT)

if but_a.value() == 0:
    print('[info]: Exit by user operation')
    sys.exit()



# 現在の空きヒープの25％以上が占有されるようになると、GCを引き起こします
gc.collect()
gc.threshold(gc.mem_free() // 4 + gc.mem_alloc())

led_w.value(1) #消灯

sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.run(1)

def image_exchange(img_org, face, img_face):
    width = face.rect()[2]
    height = face.rect()[3]
    x1 = face.rect()[0]
    x2 = x1 + width
    y1 = face.rect()[1]
    y2 = y1 + height
    for x,x_new in zip(range(x1,x2), range(width)):
        for y,y_new in zip(range(y1,y2), range(height)):
            try:
                a = img_org.set_pixel(x,y, img_face.get_pixel(x_new, y_new))
            except Exception as e:
                #a = img_org.set_pixel(x,y, (0,0,0))  # 黒塗り
                pass  # 何もしない。もとの顔のままとする。

task_face = kpu.load(0x300000)
anchor = (1.889, 2.5245, 2.9465, 3.94056, 3.99987, 5.3658, 5.155437, 6.92275, 6.718375, 9.01025)
a = kpu.init_yolo2(task_face, 0.5, 0.3, 5, anchor)

try:
    while(True):

        img = sensor.snapshot()
        code = kpu.run_yolo2(task_face, img)
        if code:
            count = len(code)
            if count >= 2:
                face1 = code[0]
                face1_width = face1.rect()[2]
                face1_height = face1.rect()[3]
                face1_x1 = face1.rect()[0]
                face1_x2 = face1_x1 + face1_width
                face1_y1 = face1.rect()[1]
                face1_y2 = face1_y1 + face1_height
                img_face1 = img.copy(face1.rect())

                face2 = code[1]
                face2_width = face2.rect()[2]
                face2_height = face2.rect()[3]
                face2_x1 = face2.rect()[0]
                face2_x2 = face2_x1 + face2_width
                face2_y1 = face2.rect()[1]
                face2_y2 = face2_y1 + face2_height
                img_face2 = img.copy(face2.rect())

                # 実行してもエラーにならないが画像サイズは変更されなかった
                #a = img_face2.resize(face1_width, face1_height)
                #a = img_face1.resize(face2_width, face2_height)

                #a = img.draw_rectangle(face1.rect(), color=(0,0,0), fill=True)  # 顔の場所を黒塗り
                #a = img.draw_rectangle(face2.rect(), color=(0,0,0), fill=True)  # 顔の場所を黒塗り

                image_exchange(img, face1, img_face2)
                image_exchange(img, face2, img_face1)

                if but_a.value() == 0:
                    time.sleep(1)
                    while(True):
                        led_w.value(0) #点灯
                        a = lcd.display(img)
                        if but_a.value() == 0:
                            break

            # 認識された顔の数を画面左上に描画
            a = img.draw_string(50, 50, "count: {}".format(len(code)), color=(255,0,0), scale=2, mono_space=False)

        else:
            led_w.value(1) #消灯

        a = lcd.display(img)
    a = kpu.deinit(task_face)
except Exception as e:
    if "task_face" in locals():
        a = kpu.deinit(task_face)
    #raise
    sys.exit()

100

101

102

103

104

105

106

107

108

109

110

111

112

113

import sensor

import image

import lcd

import KPU as kpu

import gc

from fpioa_manager import *

from Maix import GPIO

import sys

lcd.init()

lcd.rotation(2) # 画面の向きとカメラの向きをそろえておく

fm.register(board_info.BUTTON_A, fm.fpioa.GPIO1)

but_a = GPIO(GPIO.GPIO1, GPIO.IN, GPIO.PULL_UP)

fm.register(board_info.LED_W, fm.fpioa.GPIO3)

led_w = GPIO(GPIO.GPIO3, GPIO.OUT)

if but_a.value() == 0:

print('[info]: Exit by user operation')

sys.exit()

# 現在の空きヒープの25％以上が占有されるようになると、GCを引き起こします

gc.collect()

gc.threshold(gc.mem_free() // 4 + gc.mem_alloc())

led_w.value(1) #消灯

sensor.reset()

sensor.set_pixformat(sensor.RGB565)

sensor.set_framesize(sensor.QVGA)

sensor.run(1)

def image_exchange(img_org, face, img_face):

width = face.rect()[2]

height = face.rect()[3]

x1 = face.rect()[0]

x2 = x1 + width

y1 = face.rect()[1]

y2 = y1 + height

for x,x_new in zip(range(x1,x2), range(width)):

for y,y_new in zip(range(y1,y2), range(height)):

try:

a = img_org.set_pixel(x,y, img_face.get_pixel(x_new, y_new))

except Exception as e:

#a = img_org.set_pixel(x,y, (0,0,0)) # 黒塗り

pass # 何もしない。もとの顔のままとする。

task_face = kpu.load(0x300000)

anchor = (1.889, 2.5245, 2.9465, 3.94056, 3.99987, 5.3658, 5.155437, 6.92275, 6.718375, 9.01025)

a = kpu.init_yolo2(task_face, 0.5, 0.3, 5, anchor)

try:

while(True):

img = sensor.snapshot()

code = kpu.run_yolo2(task_face, img)

if code:

count = len(code)

if count >= 2:

face1 = code[0]

face1_width = face1.rect()[2]

face1_height = face1.rect()[3]

face1_x1 = face1.rect()[0]

face1_x2 = face1_x1 + face1_width

face1_y1 = face1.rect()[1]

face1_y2 = face1_y1 + face1_height

img_face1 = img.copy(face1.rect())

face2 = code[1]

face2_width = face2.rect()[2]

face2_height = face2.rect()[3]

face2_x1 = face2.rect()[0]

face2_x2 = face2_x1 + face2_width

face2_y1 = face2.rect()[1]

face2_y2 = face2_y1 + face2_height

img_face2 = img.copy(face2.rect())

# 実行してもエラーにならないが画像サイズは変更されなかった

#a = img_face2.resize(face1_width, face1_height)

#a = img_face1.resize(face2_width, face2_height)

#a = img.draw_rectangle(face1.rect(), color=(0,0,0), fill=True) # 顔の場所を黒塗り

#a = img.draw_rectangle(face2.rect(), color=(0,0,0), fill=True) # 顔の場所を黒塗り

image_exchange(img, face1, img_face2)

image_exchange(img, face2, img_face1)

if but_a.value() == 0:

time.sleep(1)

while(True):

led_w.value(0) #点灯

a = lcd.display(img)

if but_a.value() == 0:

break

# 認識された顔の数を画面左上に描画

a = img.draw_string(50, 50, "count: {}".format(len(code)), color=(255,0,0), scale=2, mono_space=False)

else:

led_w.value(1) #消灯

a = lcd.display(img)

a = kpu.deinit(task_face)

except Exception as e:

if "task_face" in locals():

a = kpu.deinit(task_face)

#raise

sys.exit()

まとめ

普段利用しているPythonと違い、Numpyが使えないなど、使い勝手の違いに悩むところもありましたが、それ以上に、Pythonライクなコードを書いて、SDカードに保存するだけで、簡単に動作する容易性が大変うれしいです。

今後はジャイロセンサーのデータを利用したアプリでも作って、試してみたいなと思っています。

このような安価なデバイスが、これからもどんどん出てくると思います。初期投資費用もほとんどかからず非常に簡単なので、是非皆さんも手始めに試してみて下さい。

執筆者プロフィール

Oose Takashitdi　デジタルイノベーション技術部: 入社以来、C/S型の業務システム開発に従事してきました。ここ数年は、SalesforceやOutSystemsなどの製品や、スクラム開発手法に取り組み、現在のテーマは、DeepLearning/機械学習です。

この執筆者の最新記事

この執筆者の記事一覧

Pocket

M5StickVの概要

M5StickVのセットアップ

M5StickVで開発

自身のニューラルネットワークモデルを利用する

モデルの変換

モデルのデプロイ

M5StickVを利用したデモ

まとめ

執筆者プロフィール

この執筆者の最新記事

関連記事

IBM Watson Language Translatorの概要と学習方法

RPAとAI OCRの連携による紙媒体を扱う業務の自動化

見通し内環境での遠隔監視制御システムの無線通信距離を測る
