「OSSのRPA」+「自作の三目並べマシン」でGoogleに挑む！

前回の記事において、三目並べにおける推奨の手を学習したマシンを作成し、成績もよかったように見えました。

https://www.tdi.co.jp/miso/rote-learning-tic-tac-toe

機械学習、深層学習を用いたAIと呼ばれるものが流行していますが、我々人間も生まれてからずっと学習しています。例えば、社会などの科目では、暗記をするという学習を行ってきたと思います。そこで今回は、単純で有名なゲームである三目並べを、暗記学習で強くしてみます。

MISO｜未来を創造するITのミソ

しかし、その成績とは、自身で準備したシミュレーション環境におけるものであり、井の中の蛙である可能性があります。

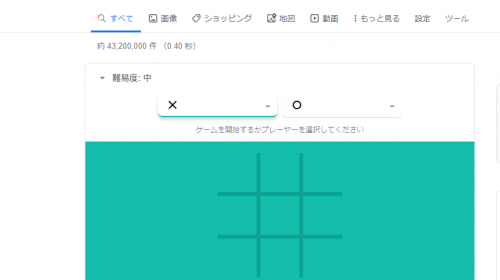

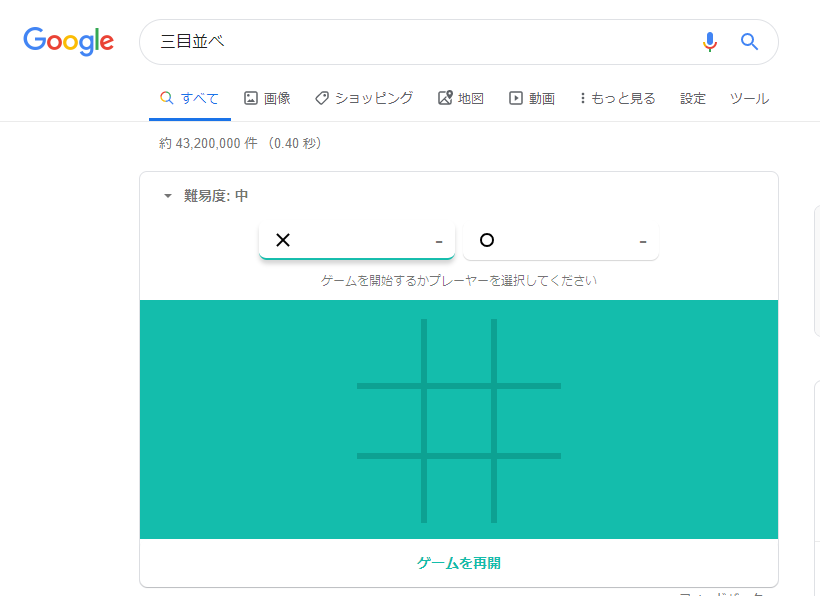

そこで、今回は、前回学習した「三目並べマシン」を、外部の環境(＝Googleが提供している無料ゲーム)で勝負させてみようと思います。前回の記事にも書きましたが、Google検索で「三目並べ」と検索すると見つかります。そして、手動操作の手間を省くため、この環境の利用をオープンソースRPAソフトである「SikuliX」を用いて、自動化してみます。

1.SikuliXについて
2.SikuliXのインストール
3.実装内容（１）：学習済み重みの出力と推論処理の作成
4.実装内容（２）：RPA部分の開発
5.動作デモ
6.最後に

1.SikuliXについて

SikuliXは、OpenCVを利用したGUIオートメーションツールで、Java実行環境の上で動作します。また、スクリプトをJythonかJRubyで記述でき、例えば、Jythonであれば、Python2のコードでJavaを操作することになります。

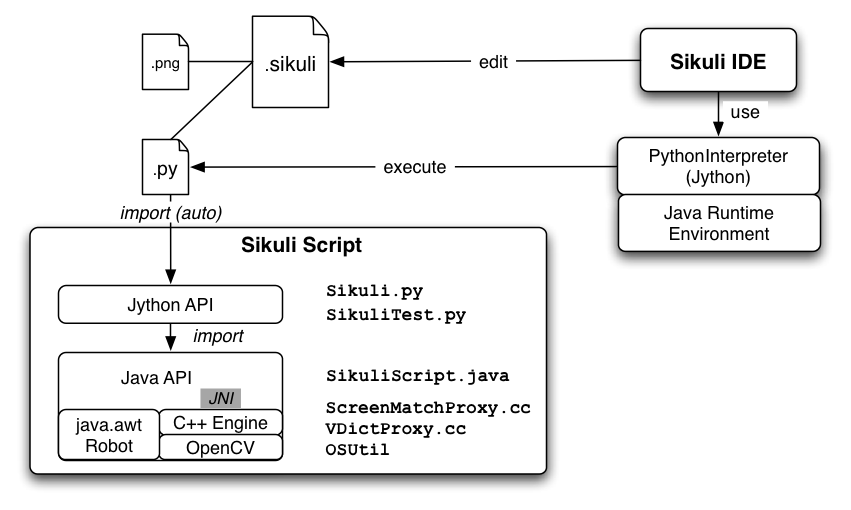

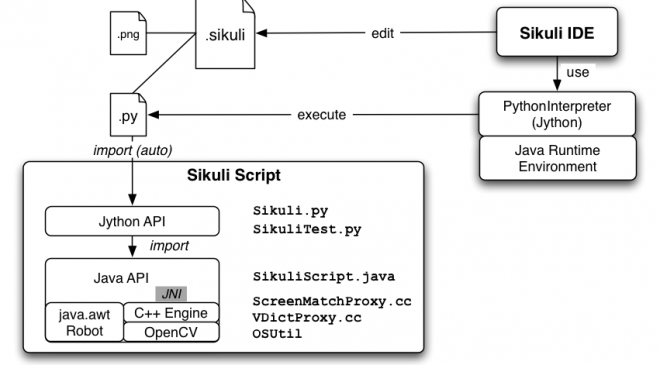

（イメージ図：　引用：How Sikuli Works）

このソフトウェアは、MITのUser Interface Design Groupが始めたOSS「Sikuli」が大本らしく、そのプロジェクトが終了した後に、RaiMan氏が開発とサポートを引き継ぎ「SikuliX」として公開しているようです。
（参考： Sikuli is God’s Eye）

※その他、参考ページ：

- - SikuliX by RaiMan
  - Sikuli / SikuliX Documentation for version 1.1+ (2014 and later)
    - 言語リファレンス｜SikuliX API for scripting and Java programming

2.SikuliXのインストール

SikuliXのインストール手順を説明します。

【環境】
　・Windows 10 pro
　・java version “10.0.2” 2018-07-17

Sikuliより、インストーラ「sikulixsetup-1.1.3.jar」をダウンロードします
※執筆時点の最新バージョンは「1.1.4」のようなのですが、
　インストールが簡単であるとの記事がネット上で見受けられたので、「1.1.3」を利用しました。
「sikulixsetup-1.1.3.jar」を実行します

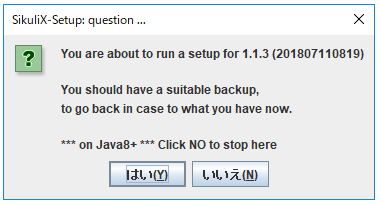

「はい」をクリックします

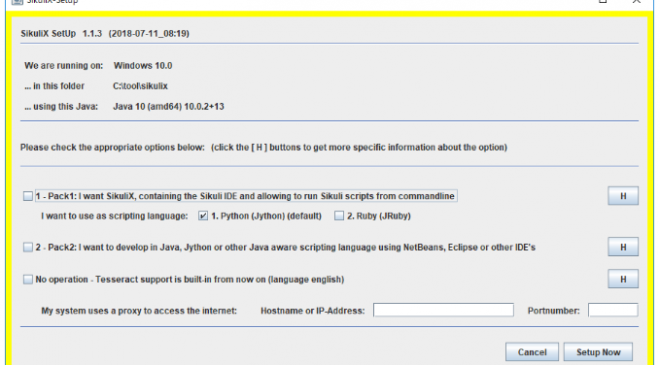

「1-Pack1」「2-Pack2」をONにします
※プロキシ環境下で利用する場合は「Hostname or IP-Address」、「Portnumber」も設定します

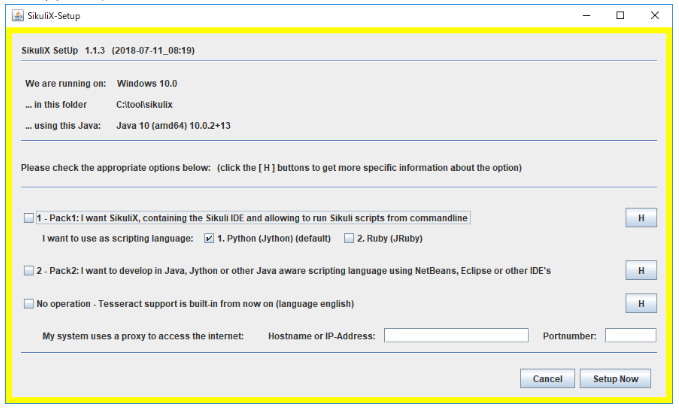

上記設定で「Setup Now」をクリックします（※下の画面は上記設定と異なります）

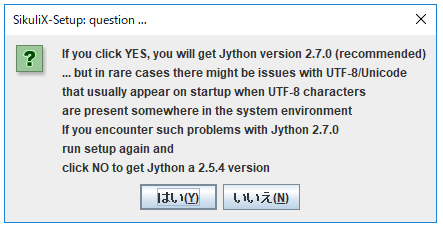

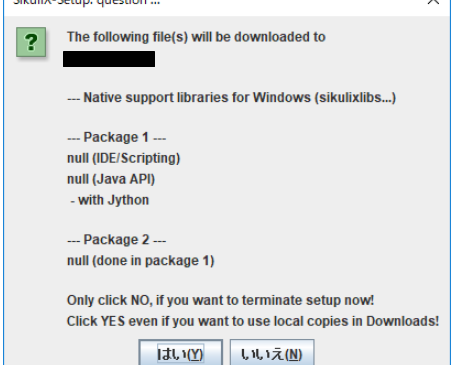

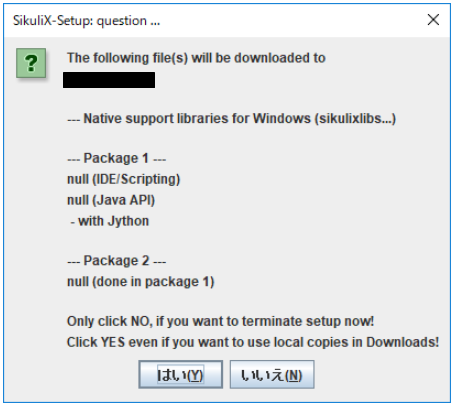

「はい」をクリックします
「はい」をクリックします

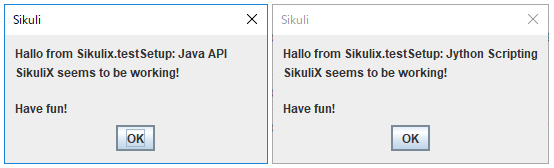

インストール成功時のメッセージ

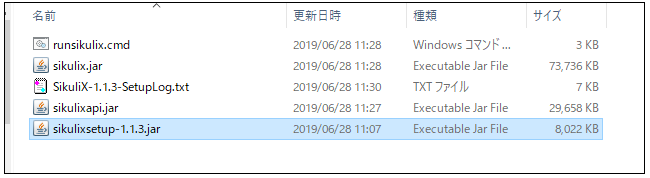

インストーラのあったフォルダに、以下のようにファイルが展開されます。

3.実装内容（１）：学習済み重みの出力と推論処理の作成

学習内容の詳細は、下記の「暗記学習（Rote Learning）で三目並べを強くする」の記事を参照頂ければと思いますが、今回は、その中でも、「先攻／後攻マシンを同時に最初から学習させる」というものを利用しました。

暗記学習（Rote Learning）で三目並べを強くする

https://www.tdi.co.jp/miso/rote-learning-tic-tac-toe

MISO｜未来を創造するITのミソ

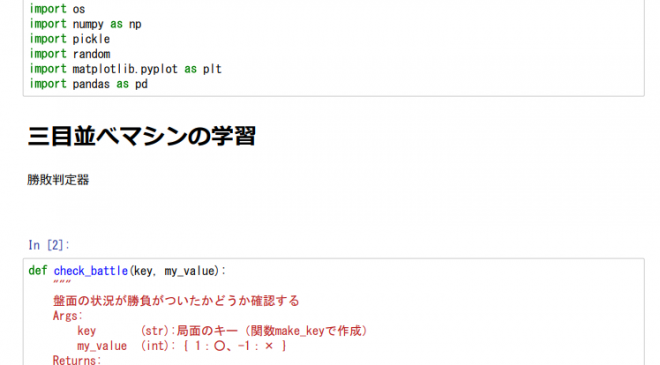

サンプルコード：
※このコードで、学習済み重み「learning_weight_for_python2_7.pickle」を作成します

次に、学習済み重みを基に、「盤面の状況から次の手を推奨する」処理を作成します。

サンプルコード：

# -*- coding: utf-8 -*-

import sys
import os
import numpy as np
import pickle
import random

# 学習データの読み込み
#learning_weight_name = "learning_weight.pickle"
learning_weight_name = "learning_weight_for_python2_7.pickle"
if os.path.exists(learning_weight_name):
    with open(learning_weight_name, mode='rb') as f_ld:
        learning_weight = pickle.load(f_ld)
else:
    # 初期化
    learning_weight = {}
    learning_weight.clear()

def select_position(key, used_position):
    """
    （学習された重みを利用して）局面での指し手を決める
    Args:
        key　　　　　　(str) :局面のキー（関数make_keyで作成）
        used_position  (list):既に打たれている手の場所
    Returns:
        int:次の指し手｛0～8：次の指し手、-1：次の指し手がない場合｝
    """
    global learning_weight

    if key not in learning_weight:
        learning_weight[key] = np.ones(9, dtype=int)   # 初期化

    # 局面の重みを取得
    target_weight = learning_weight[key]
    values = []
    i = 0
    for weight in target_weight:
        if i in used_position:
            weight = 0  # 使用済みの場所を指せないようにする
        values.extend([i]*weight)  # 学習時のアルゴリズム
        i += 1

    # 指し手の選択
    if len(values) == 0:
        return -1  # 次に選択できる指し手が存在しない場合
    else:
        random.shuffle(values)
        return np.random.choice(values)

## -----------------------------
##   main 処理
## -----------------------------
if __name__ == "__main__":
    try:
        # 引数の受け取り
        args = sys.argv
        key = args[1]
        # 初期化
        init_value = 0  # 盤面の初期状態

        # 既に打たれている手の場所の取得
        used_position = list(np.where(np.array(list(map(int, key.split(",")))) != init_value)[0])
        ret = select_position(key, used_position)
        print(ret)  # 正常終了の場合：-1～8
    except:
        print(-2)  # 異常終了の場合：-2

# -*- coding: utf-8 -*-

import sys

import os

import numpy as np

import pickle

import random

# 学習データの読み込み

#learning_weight_name = "learning_weight.pickle"

learning_weight_name = "learning_weight_for_python2_7.pickle"

if os.path.exists(learning_weight_name):

with open(learning_weight_name, mode='rb') as f_ld:

learning_weight = pickle.load(f_ld)

else:

# 初期化

learning_weight = {}

learning_weight.clear()

def select_position(key, used_position):

"""

（学習された重みを利用して）局面での指し手を決める

Args:

key　　　　　　(str) :局面のキー（関数make_keyで作成）

used_position (list):既に打たれている手の場所

Returns:

int:次の指し手｛0～8：次の指し手、-1：次の指し手がない場合｝

"""

global learning_weight

if key not in learning_weight:

learning_weight[key] = np.ones(9, dtype=int) # 初期化

# 局面の重みを取得

target_weight = learning_weight[key]

values = []

i = 0

for weight in target_weight:

if i in used_position:

weight = 0 # 使用済みの場所を指せないようにする

values.extend([i]*weight) # 学習時のアルゴリズム

i += 1

# 指し手の選択

if len(values) == 0:

return -1 # 次に選択できる指し手が存在しない場合

else:

random.shuffle(values)

return np.random.choice(values)

## -----------------------------

## main 処理

## -----------------------------

if __name__ == "__main__":

try:

# 引数の受け取り

args = sys.argv

key = args[1]

# 初期化

init_value = 0 # 盤面の初期状態

# 既に打たれている手の場所の取得

used_position = list(np.where(np.array(list(map(int, key.split(",")))) != init_value)[0])

ret = select_position(key, used_position)

print(ret) # 正常終了の場合：-1～8

except:

print(-2) # 異常終了の場合：-2

4.実装内容（２）：RPA部分の開発

SikuliXではJythonが利用でき、Pythonコードでコードが書けるということですが、やはり完全にPythonと同じように利用できるわけではありません。前述の実装内容（１）でpyファイルを作成しましたが、このモジュールをJythonでImportして利用することができませんでした。理由は、Pythonでライブラリ「Numpy」を利用していますが、Jythonでは「Numpy」をImportできなかったからです。その為、外部Pythonプログラムとして実行して、その結果を受け取るようにしました。

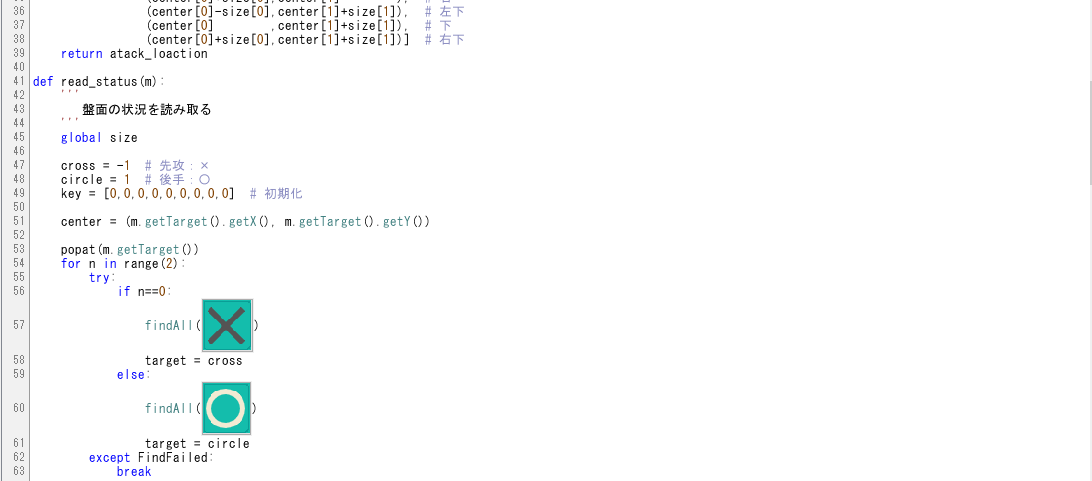

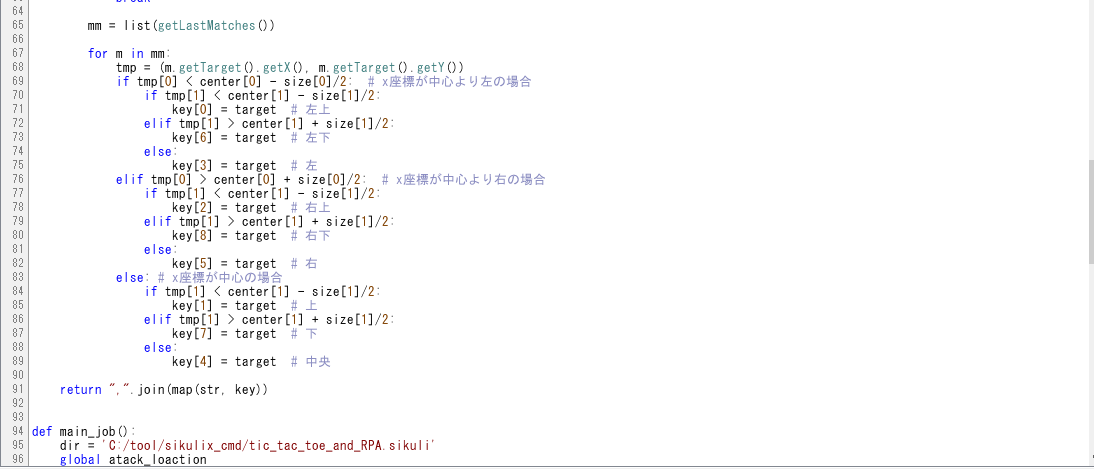

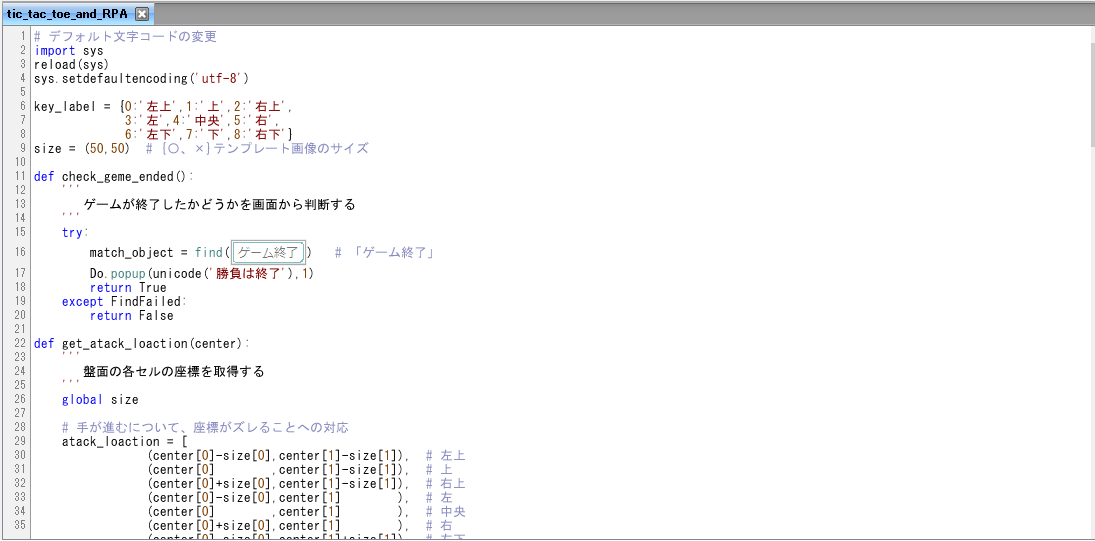

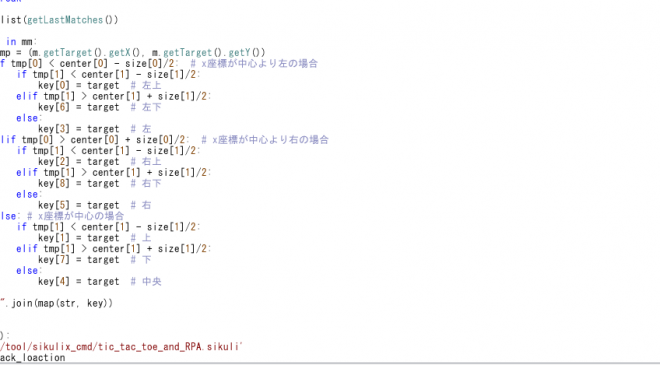

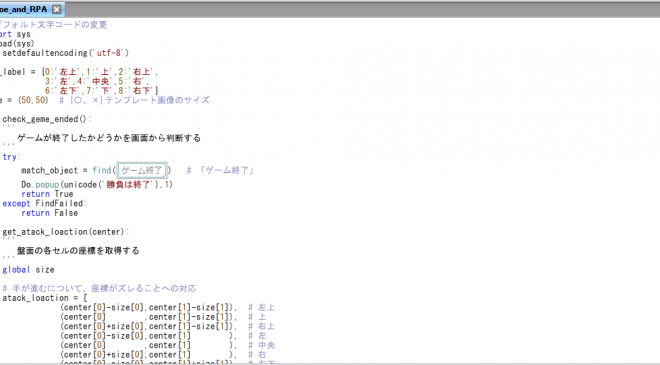

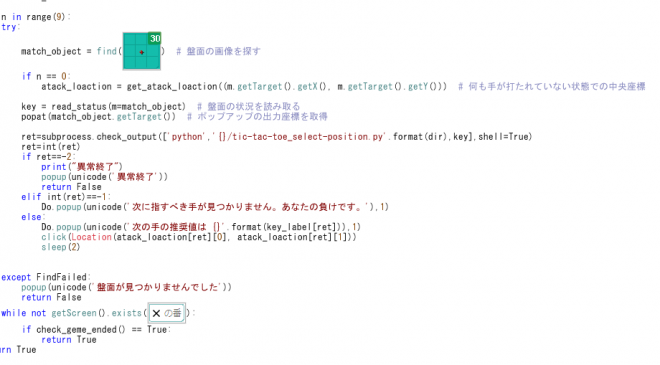

SikuliXのコードは以下のようになりました。

上記コードを見てもらったら分かるように、画像がコード内に挿入されています。

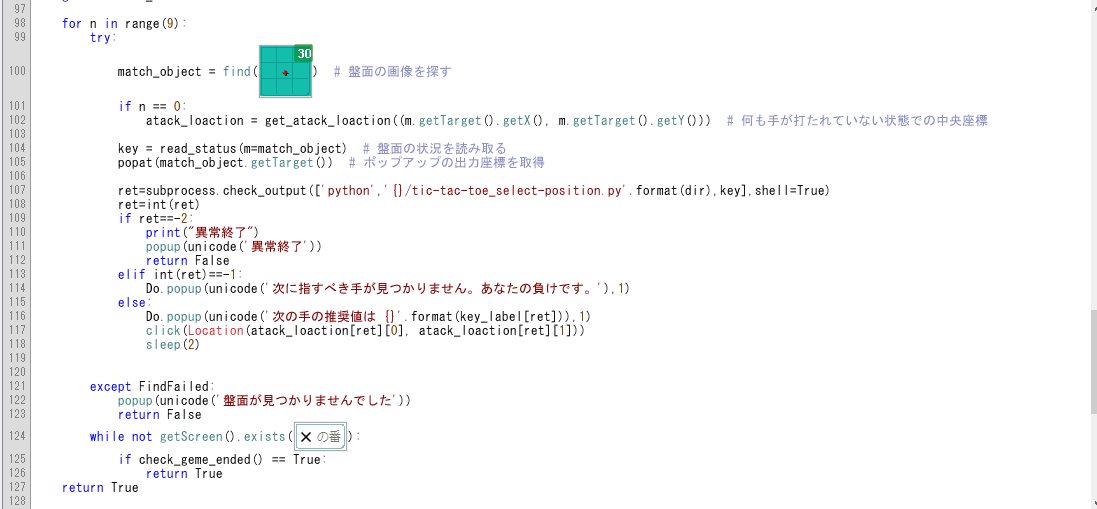

例えば、以下は、画面上から碁盤の画像を探し出し（類似度30%以上）、その座標を取得という処理であり、

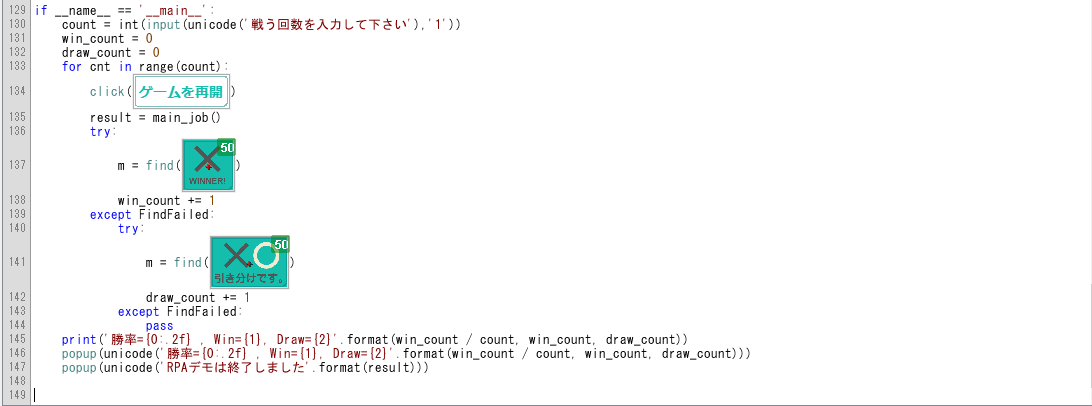

以下は、画面上から「ゲームを再開」という画像を探し出し、その中心座標をクリックするという処理になります。

5.動作デモ

それでは、実装が全て完了したので、いよいよRPAを用いて、前回開発した「三目並べマシン」をGoogleのゲームと勝負をさせてみます。

1. 今回のRPAを実行する前の準備作業として、ブラウザで三目並べの画面を表示しておきます
2. 作成済みのRPAを実行します
3. 最初に、三目並べを連続で何回対戦させたいかを、ポップアップさせた画面に入力します
4. 以降は、指定した回数分だけ、RPAが処理を実行します
5. 最後に、処理結果（勝率、勝ち数、引き分け数）を表示して、終了になります

6.最後に

今回のRPA開発では、処理対象を画像を基に特定していくことになったので、盤面のクリックする位置がずれてしまうし、テストケースの実行準備に手間がかかったりしました。このような、処理毎に画像が変化していくことへの考慮といったRPA特有の対応処理が必要でした。

また、SikuliXの今回のバージョンでは、IDEでの入力補助がありませんでしたし、Jythonにおいては、普段使い慣れているPythonライブラリを利用できず、コーディングに手間取りました。開発中ではありますが、Pythonからpy4jを用いてSikuliXを動かすというプロジェクトも存在しているようですし、これがうまくいくと、さらに便利に使えるようになりそうです。

sikulix4python

それから、暗記学習で学習した「三目並べマシン」の性能ですが、デモの動画を見ても分かるように、あまりよろしくないことが明確になりました。ゲームの難易度を「低」にすれば、なんとか勝てましたが、「中」以上ではほとんど勝てませんでした。やはり強化学習でやってみないといけませんね。
