はじめに

こんにちは！山内です。最近マイクロサービスについて勉強していまして、ついにECSを触る機会がありました。（遅いって言わないで！）
API Gateway + Lambda構成と違うところが結構ありましたので、備忘録も兼ねて記事にします！※スクリーンショットは2021/03時点のものです。

環境準備

AWSリソースの作成

まずは下記のAWSリソースを作成します。

CodeCommit
ECR
ECS(Fargate)
CodePipeline
- CodeBuild

CodeCommit

まず、CodeCommitのリポジトリを作成します。特に注意点はありませんが、ローカルで開発するので、CloneとFirst Commitを済ませておきましょう。その際に、IAMユーザの「認証情報」タブから「AWS CodeCommitのHTTPS Git認証情報」を発行する必要があります。

ECR

ECRのマネジメントコンソールを開き、「リポジトリを作成」をクリック
下記設定を行い、「リポジトリを作成」をクリック
1. 可視設定　　：　プライベート
2. リポジトリ名：　任意

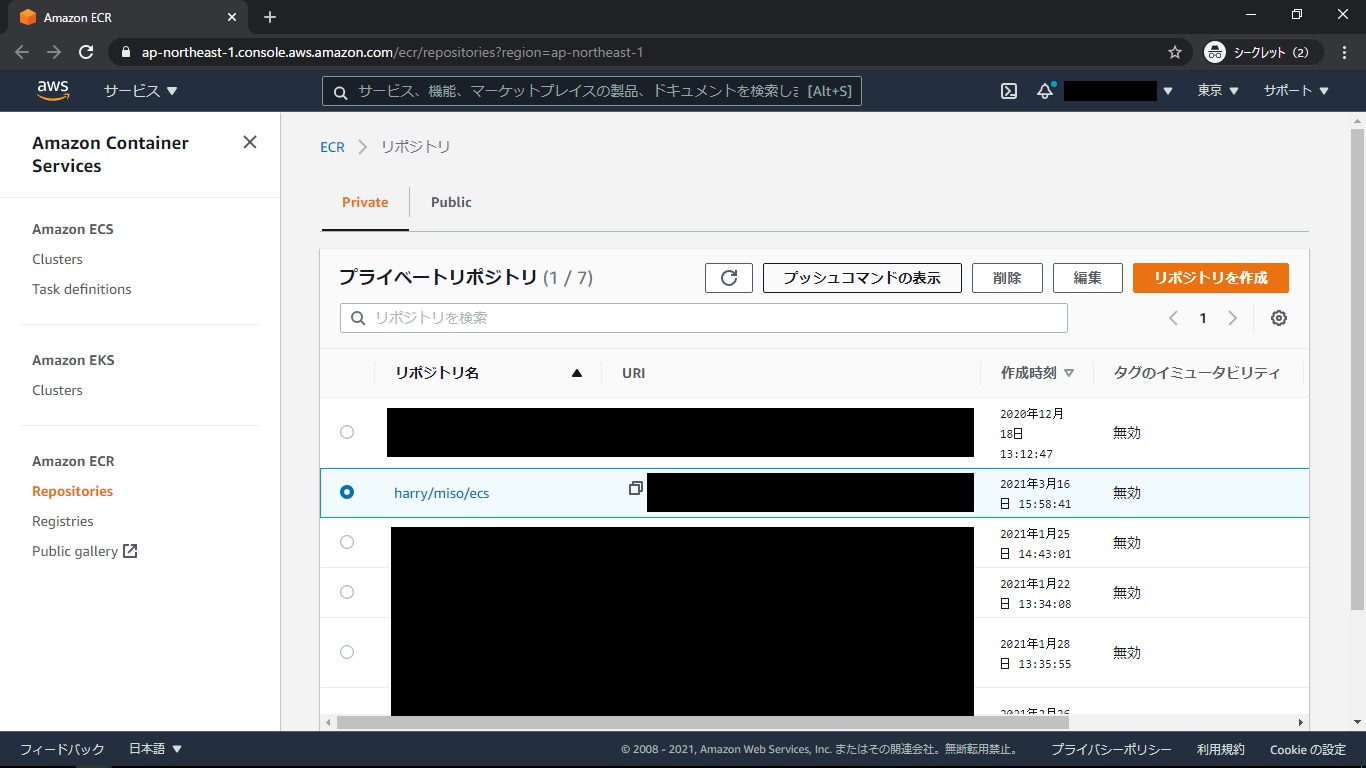

プライベートリポジトリ一覧から、作成したリポジトリをクリックし、「プッシュコマンドの表示」をクリック

AWS CLIが叩ける環境にて、Node.jsプロジェクトおよびDockerfile（下記を参考）を用意し、コピーしたコマンドを実行

# FROM node:12
FROM amazon/aws-lambda-nodejs:12

# アプリケーションディレクトリを作成する
WORKDIR /usr/src/app

# アプリケーションの依存関係をインストールする
# ワイルドカードを使用して、package.json と package-lock.json の両方が確実にコピーされるようにします。
# 可能であれば (npm@5+)
COPY package*.json ./

RUN npm install
# 本番用にコードを作成している場合
# RUN npm install --only=production

# アプリケーションのソースをバンドルする
COPY . .

# ポート待ち受け
EXPOSE 8080

# アプリケーションの起動コマンド実行
ENTRYPOINT [ "node" ]
CMD [ "server.js" ]

# FROM node:12

FROM amazon/aws-lambda-nodejs:12

# アプリケーションディレクトリを作成する

WORKDIR /usr/src/app

# アプリケーションの依存関係をインストールする

# ワイルドカードを使用して、package.json と package-lock.json の両方が確実にコピーされるようにします。

# 可能であれば (npm@5+)

COPY package*.json ./

RUN npm install

# 本番用にコードを作成している場合

# RUN npm install --only=production

# アプリケーションのソースをバンドルする

COPY . .

# ポート待ち受け

EXPOSE 8080

# アプリケーションの起動コマンド実行

ENTRYPOINT [ "node" ]

CMD [ "server.js" ]

# Node.jsプロジェクトの作成
npm init # 各質問は任意でOK

# DockerイメージをECRへプッシュ
aws ecr get-login-password --region ap-northeast-1 | docker login --username AWS --password-stdin <<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com
docker build -t <<ECRのリポジトリ名>> .
docker tag <<ECRのリポジトリ名>>:latest <<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com/<<ECRのリポジトリ名>>:latest
docker push <<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com/<<ECRのリポジトリ名>>:latest

# Node.jsプロジェクトの作成

npm init # 各質問は任意でOK

# DockerイメージをECRへプッシュ

aws ecr get-login-password --region ap-northeast-1 | docker login --username AWS --password-stdin <<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com

docker build -t <<ECRのリポジトリ名>> .

docker tag <<ECRのリポジトリ名>>:latest <<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com/<<ECRのリポジトリ名>>:latest

docker push <<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com/<<ECRのリポジトリ名>>:latest

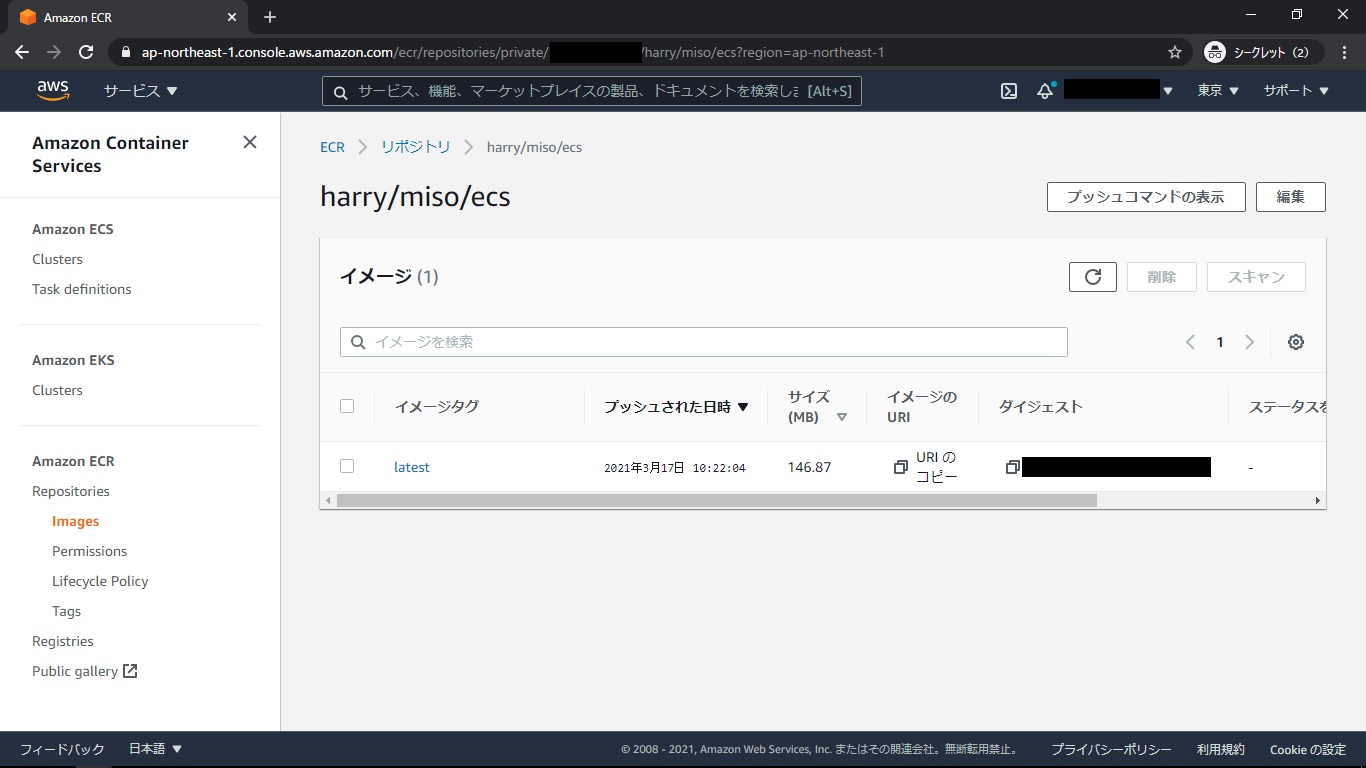

AWSコンソールで、対象のリポジトリにイメージが登録されていることを確認
※後で使うので、「イメージのURI」>「URIのコピー」からイメージURIをコピーし、メモしておくこと

ECS(Fargate)

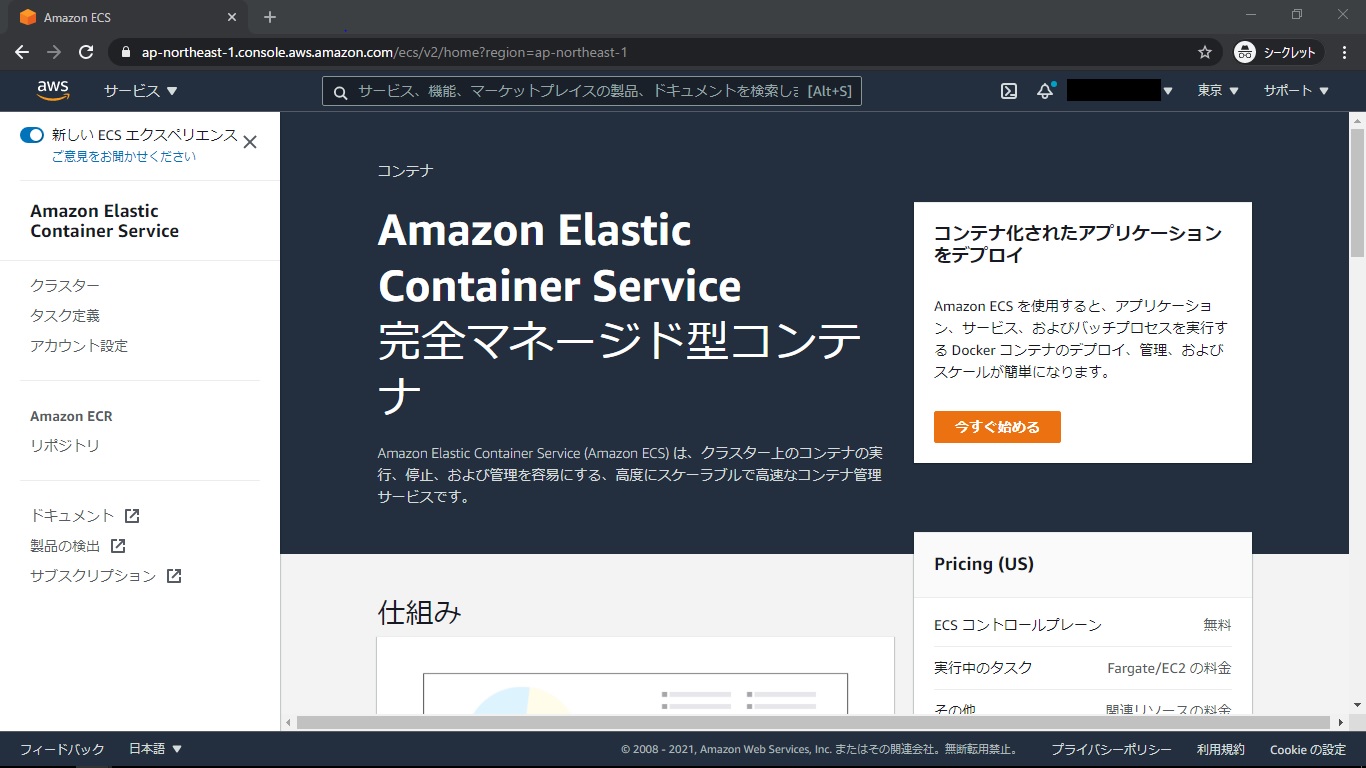

ECSのマネジメントコンソールを開く　※ECSの機能の一部がFargate

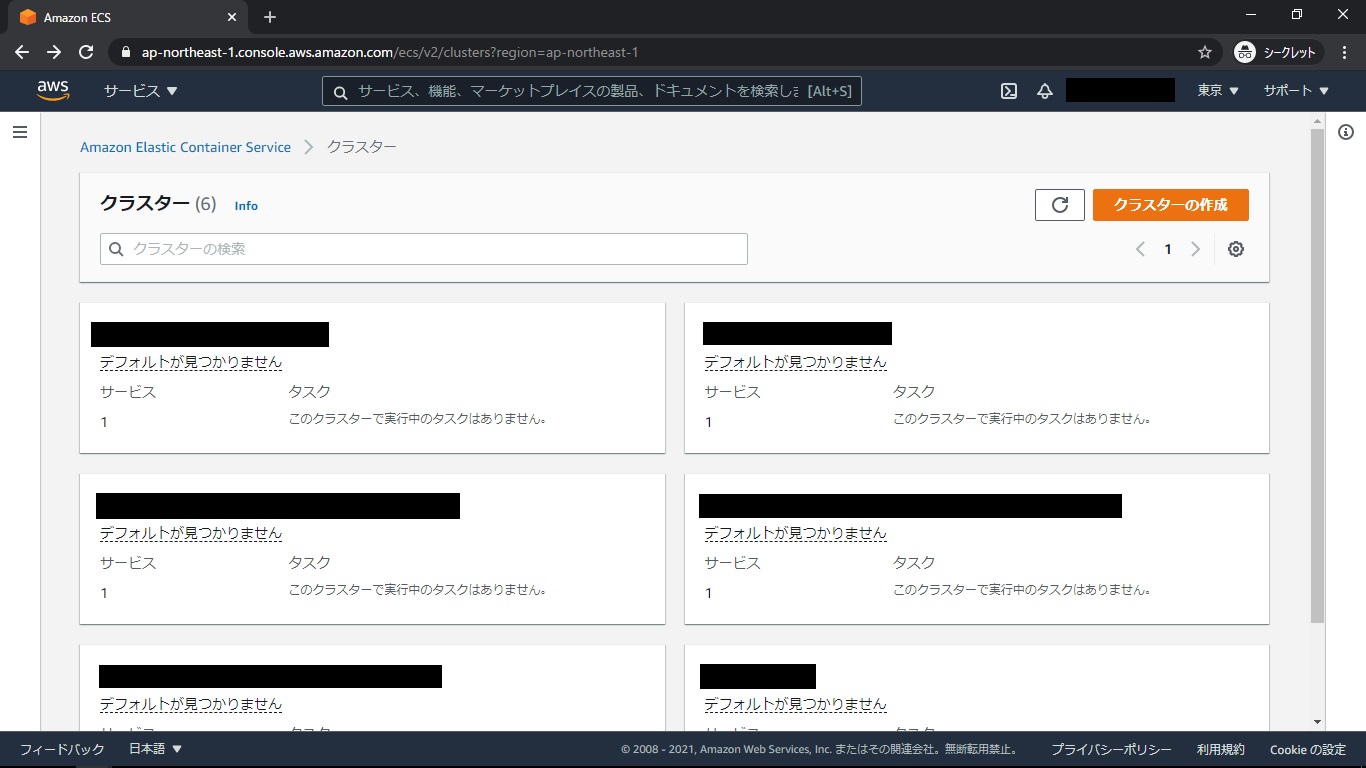

左サイドメニューから「クラスター」をクリック
「クラスターの作成」をクリック

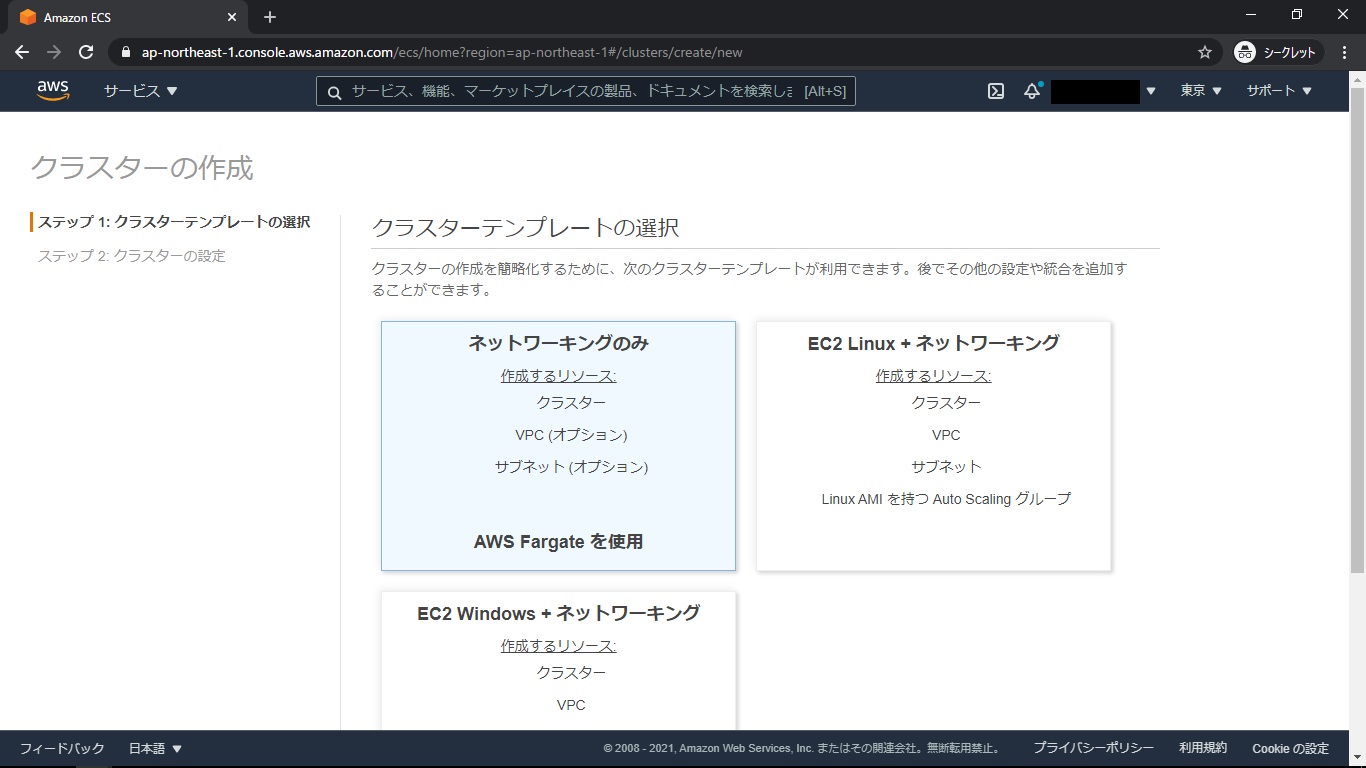

「ネットワーキングのみ」を選択し、「次のステップ」をクリック

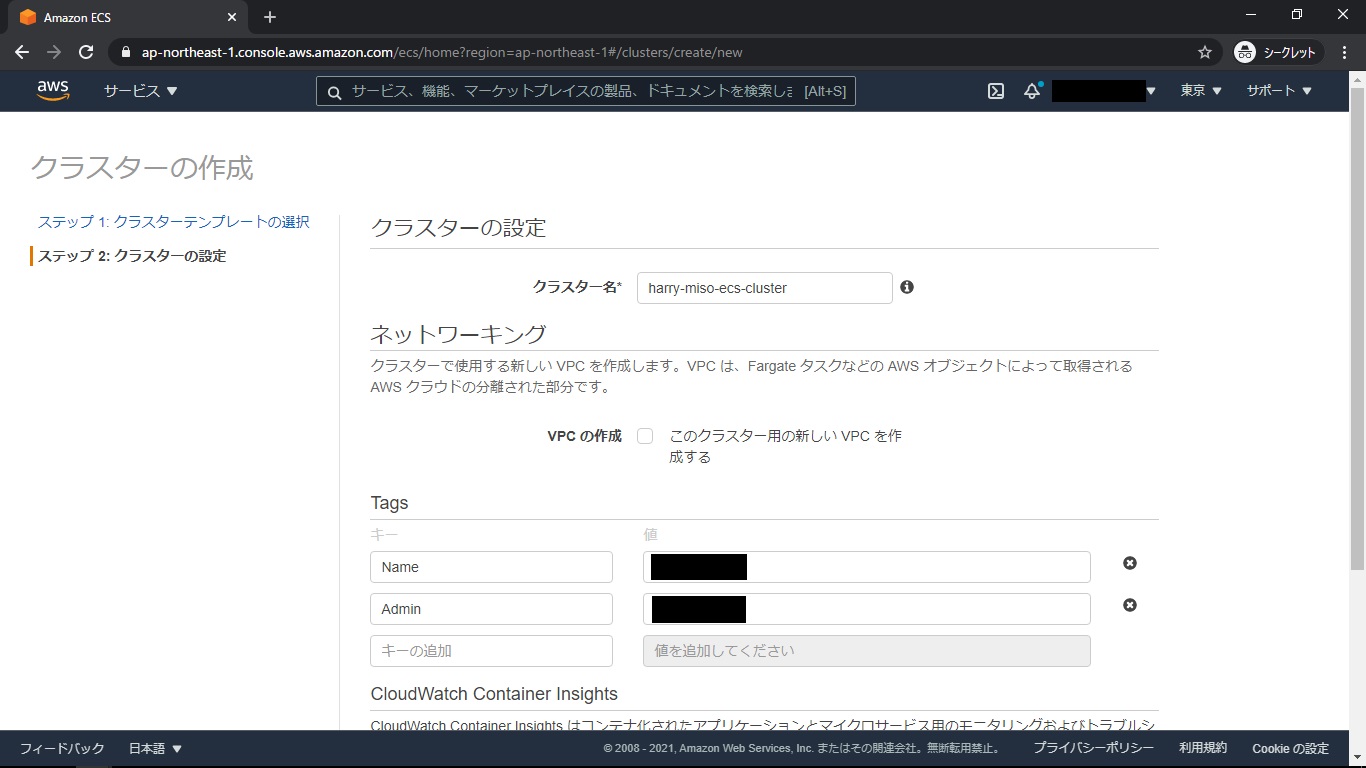

下記設定を行い、「作成」をクリック
1. クラスター名：　任意
2. その他：　デフォルト

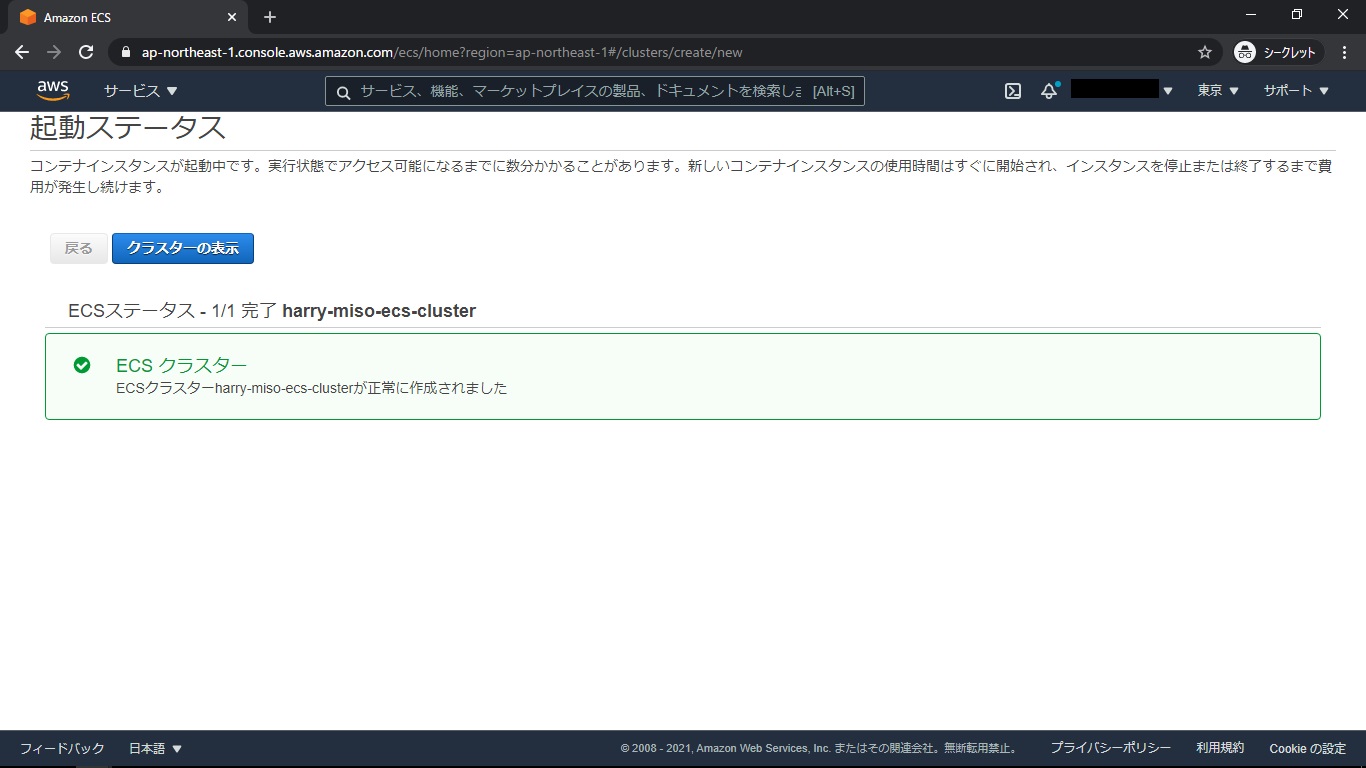

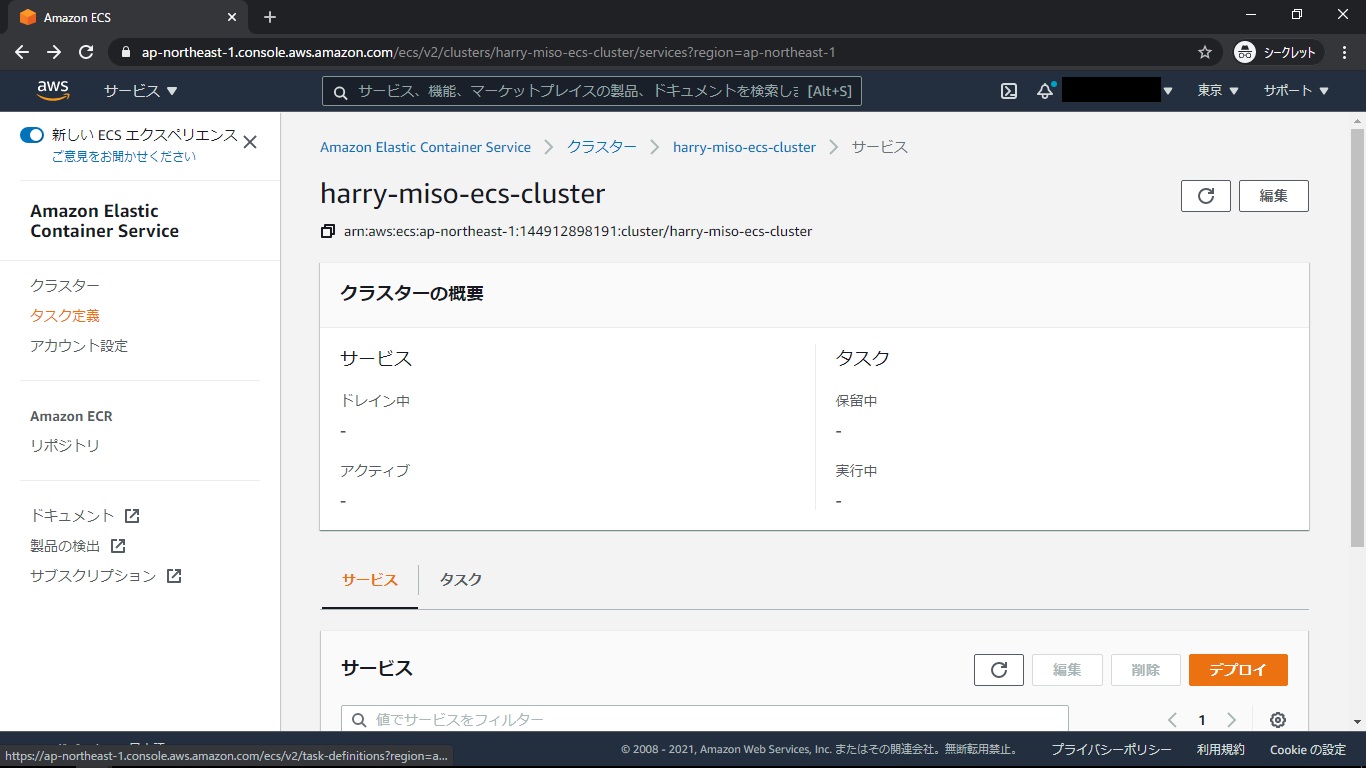

「クラスターの表示」をクリック

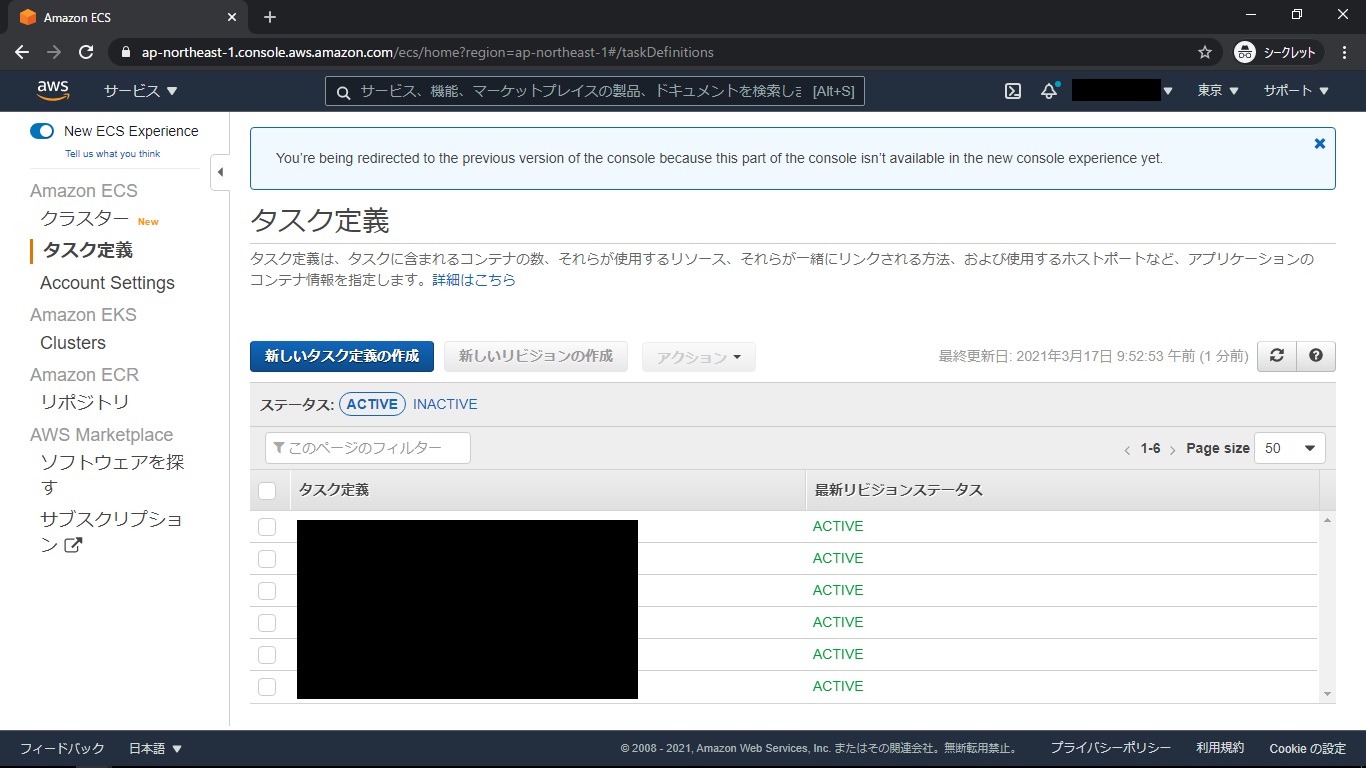

左サイドメニューの「タスク定義」をクリック
「新しいタスク定義の作成」をクリック

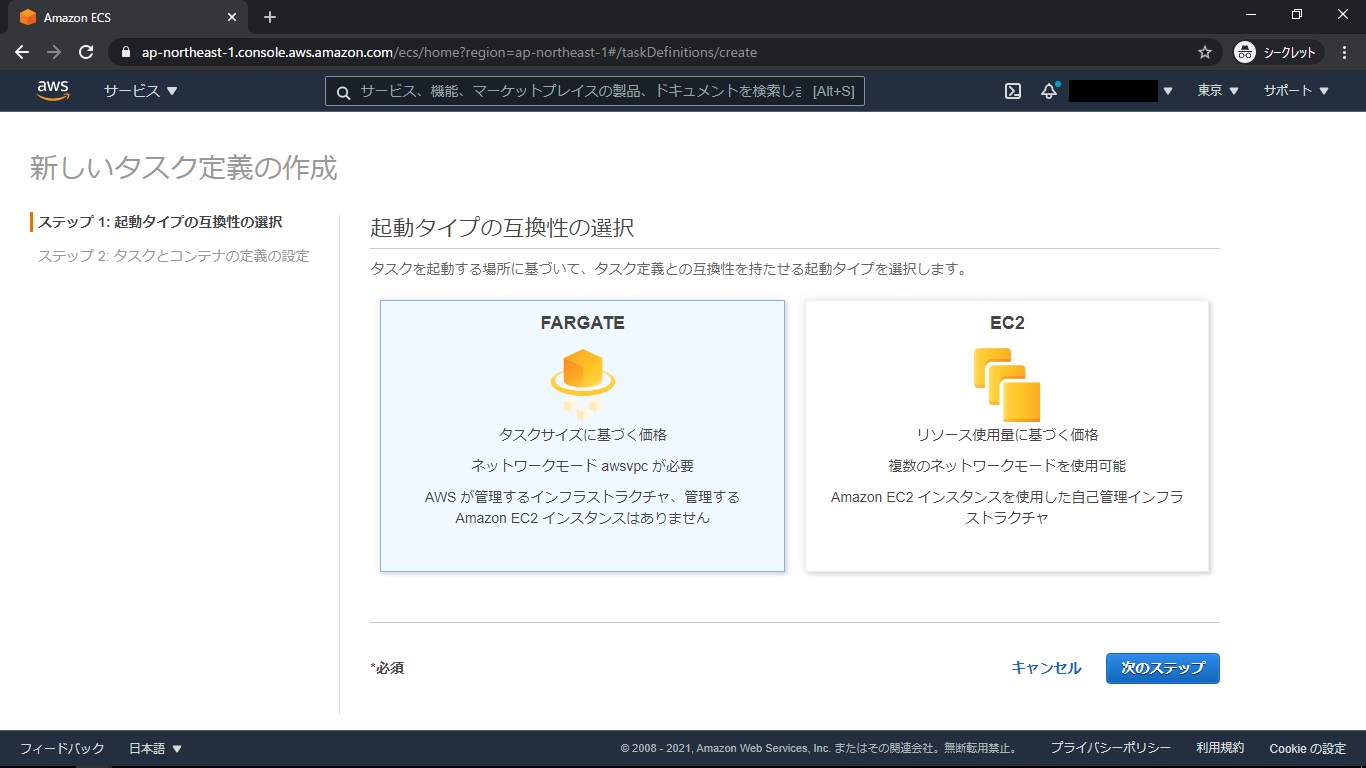

Fargateを選択し、「次のステップ」をクリック

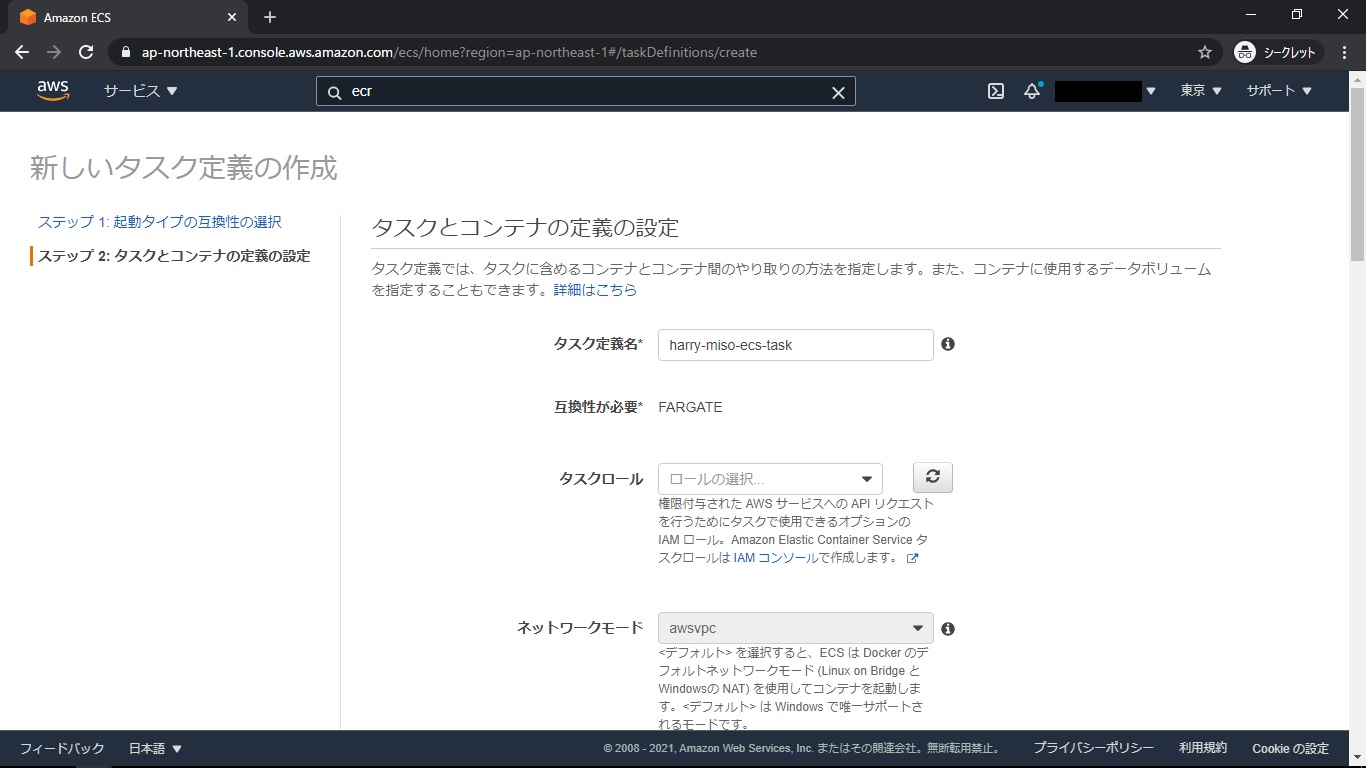

下記設定を行い、「作成」をクリック
1. タスク定義名：　任意
2. タスクメモリ (GB)：　0.5GB
3. タスクCPU (vCPU)：　0.25vCPU
4. 「コンテナの追加」から下記を設定し、「追加」をクリック
5. コンテナ名：　任意
6. イメージ：　ECR設定時にコピーしたイメージのURI
7. ポートマッピング：　8080/tcp ※API用
8. その他：　デフォルト

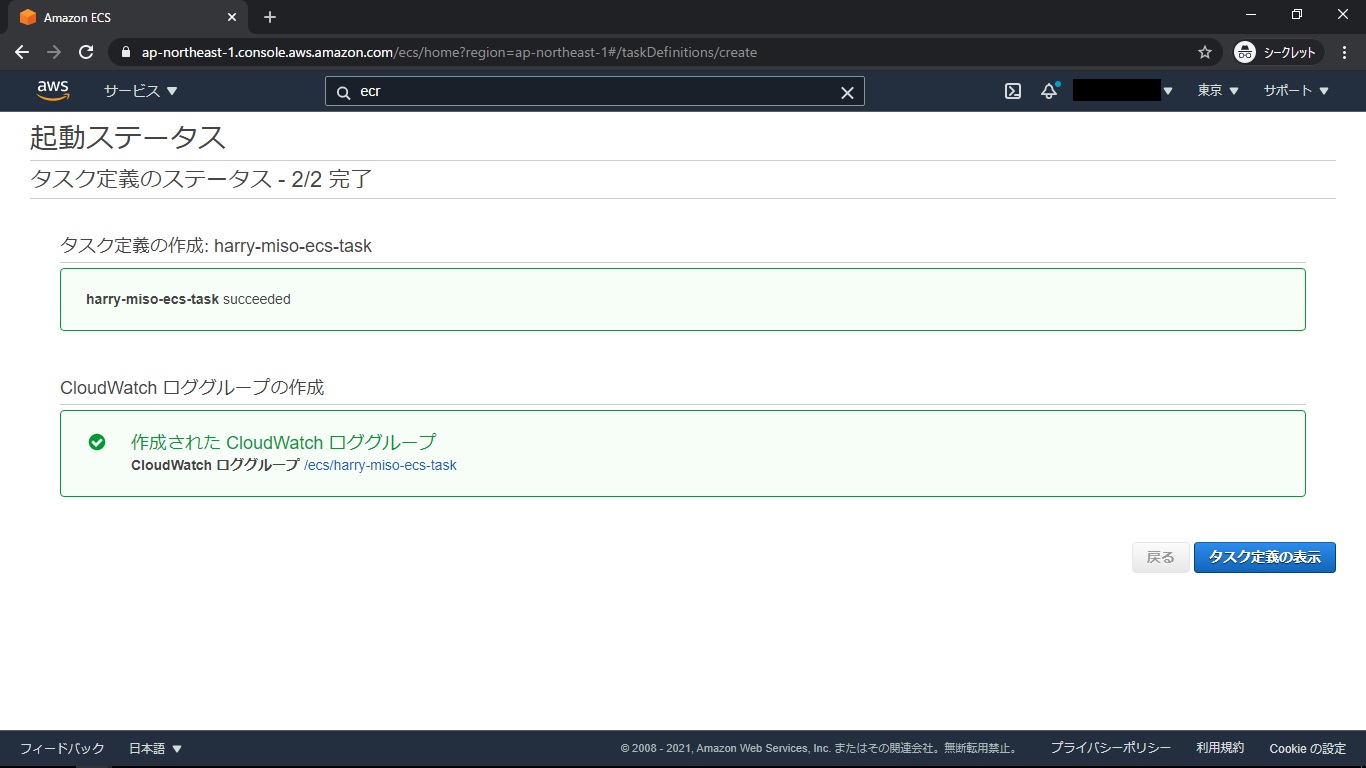

「タスク定義の表示」をクリック

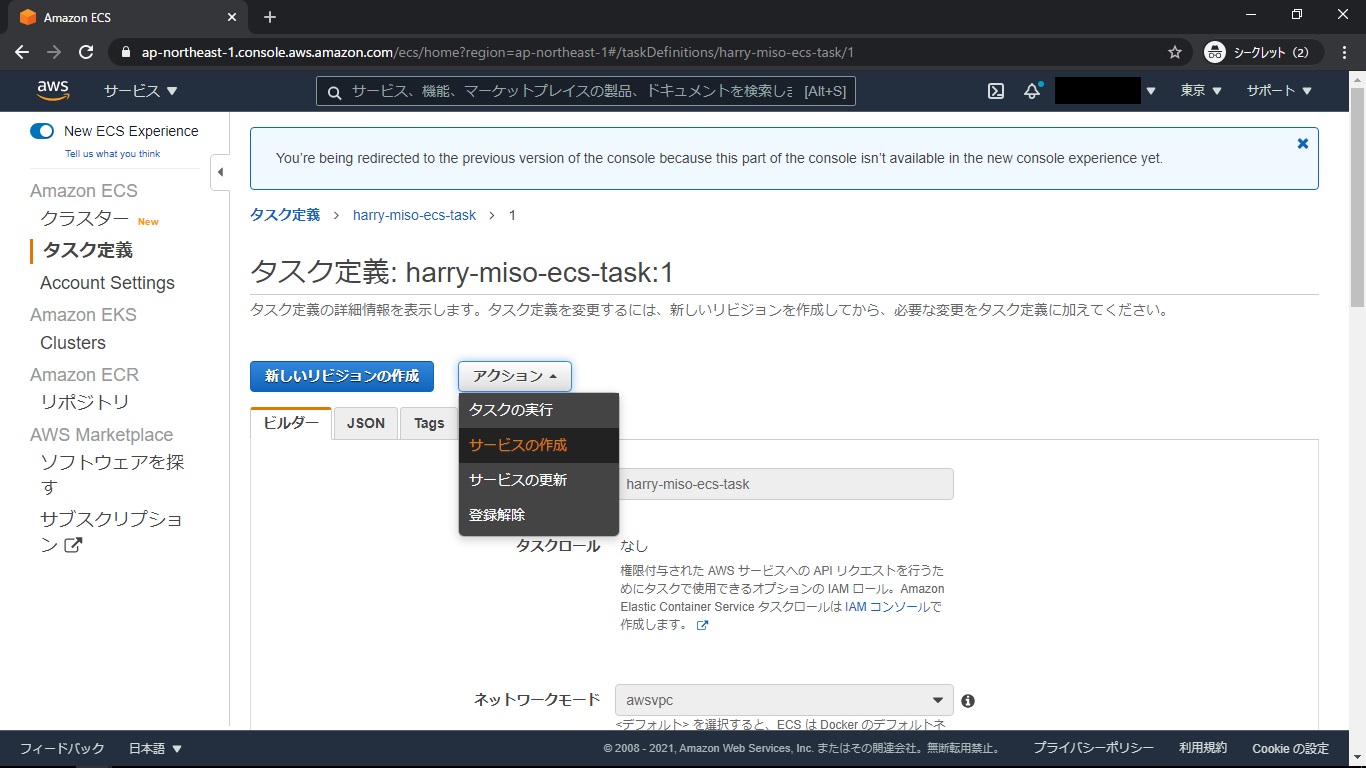

「アクション」>「サービスの作成」をクリック

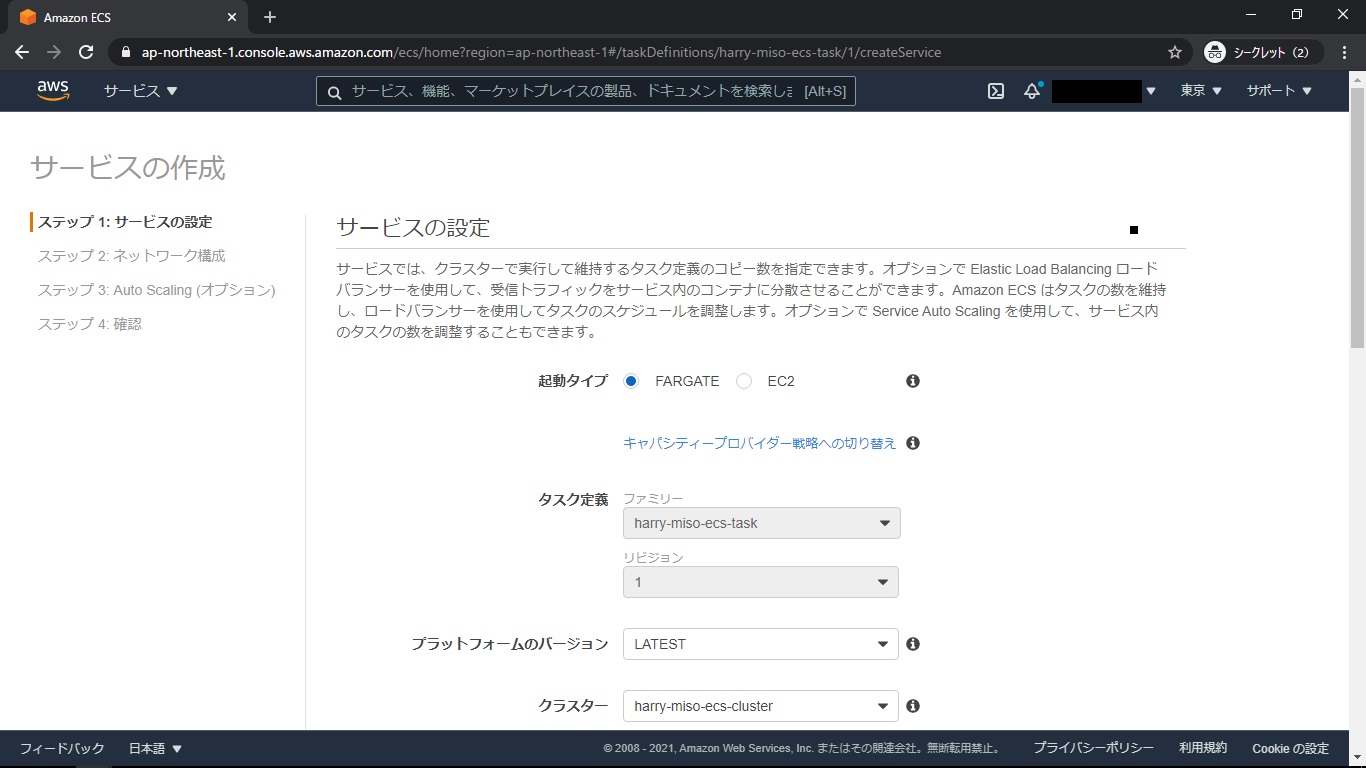

下記サービスの設定を行い、「次のステップ」をクリック
1. 起動タイプ：　FARGATE
2. クラスター：　先ほど作成したクラスター
3. サービス名：　任意
4. タスクの数：　1
5. その他：　デフォルト

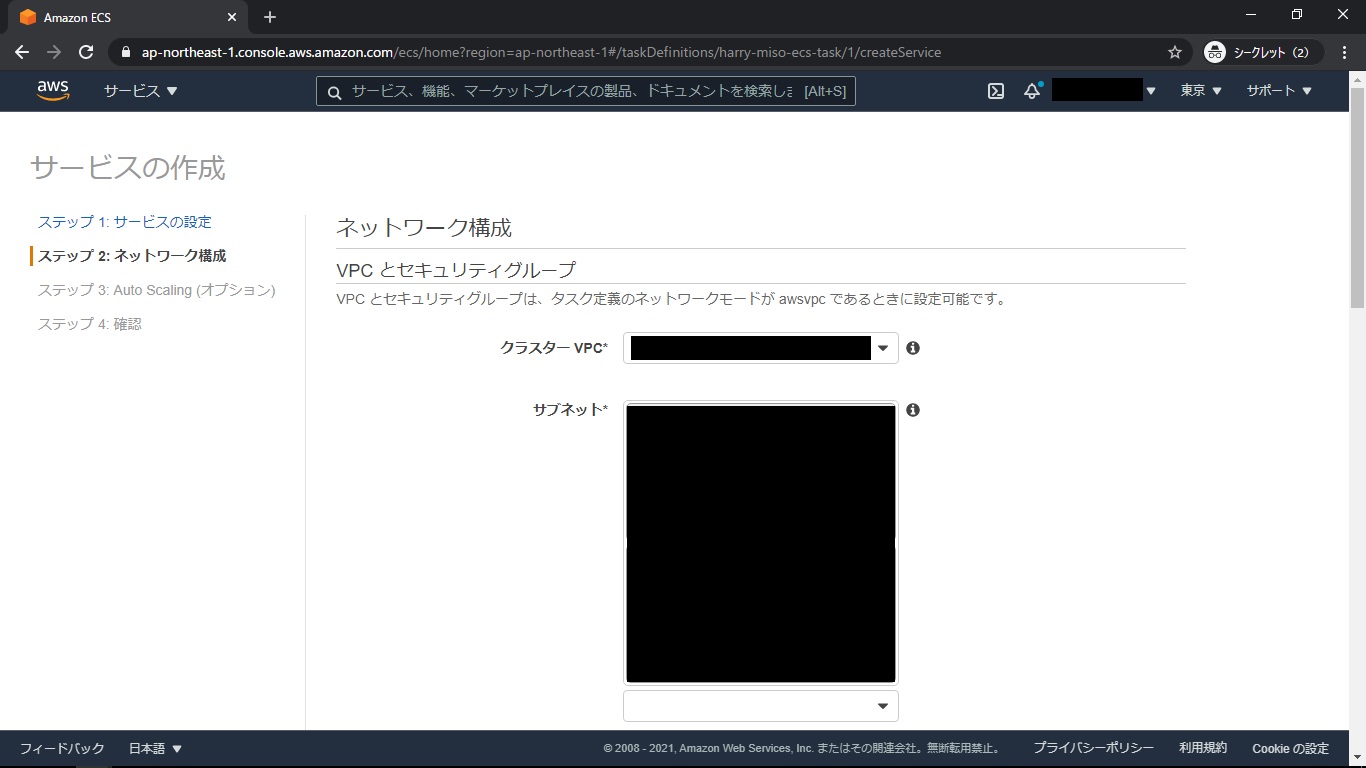

下記ネットワーク構成の設定を行い、「次のステップ」をクリック
1. クラスターVPC：　任意のVPC（必要に応じて新規作成してもOK）
2. サブネット：　任意のサブネット（今回はパブリックサブネット2つを指定）
3. セキュリティグループ：　任意（8080ポート/TCPへのアクセスを許可してあるもの）
4. その他：　デフォルト

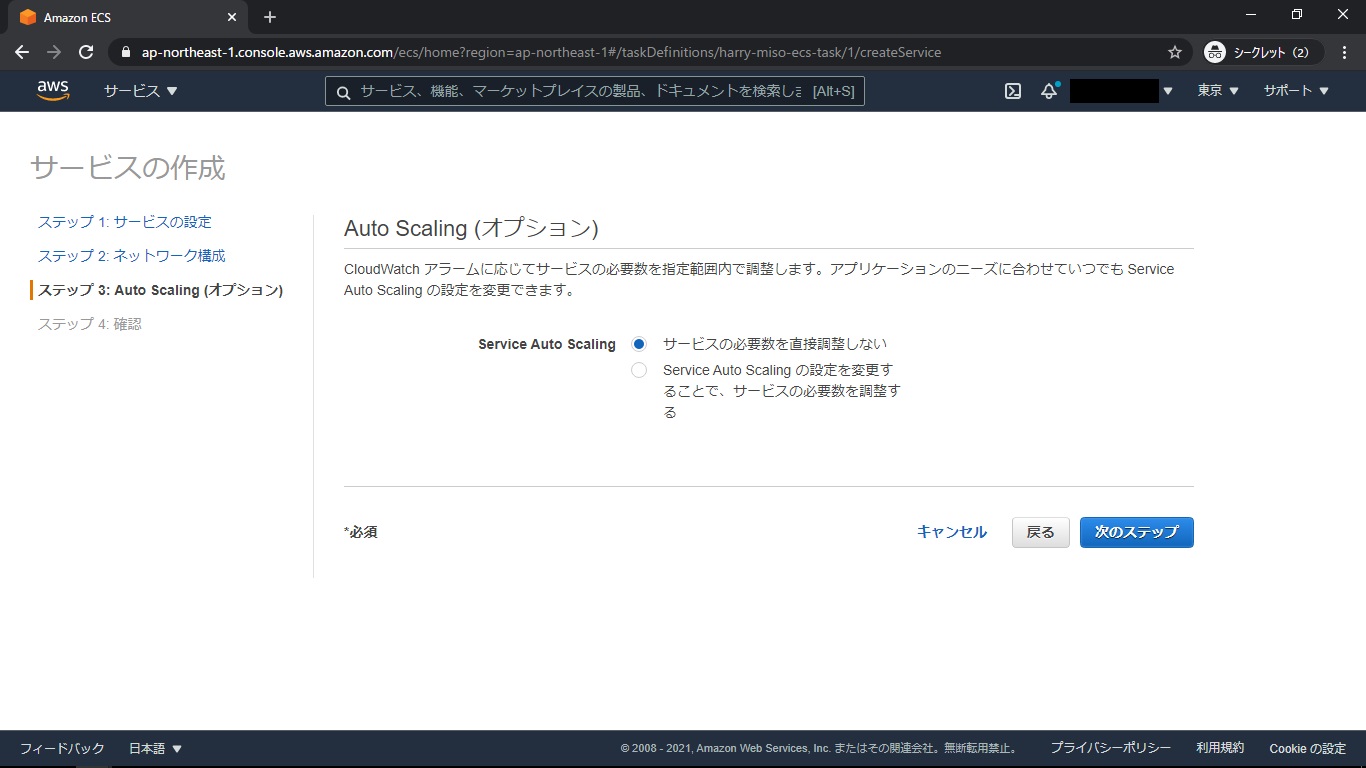

Auto Scaling設定はデフォルトのまま、「次のステップ」をクリック

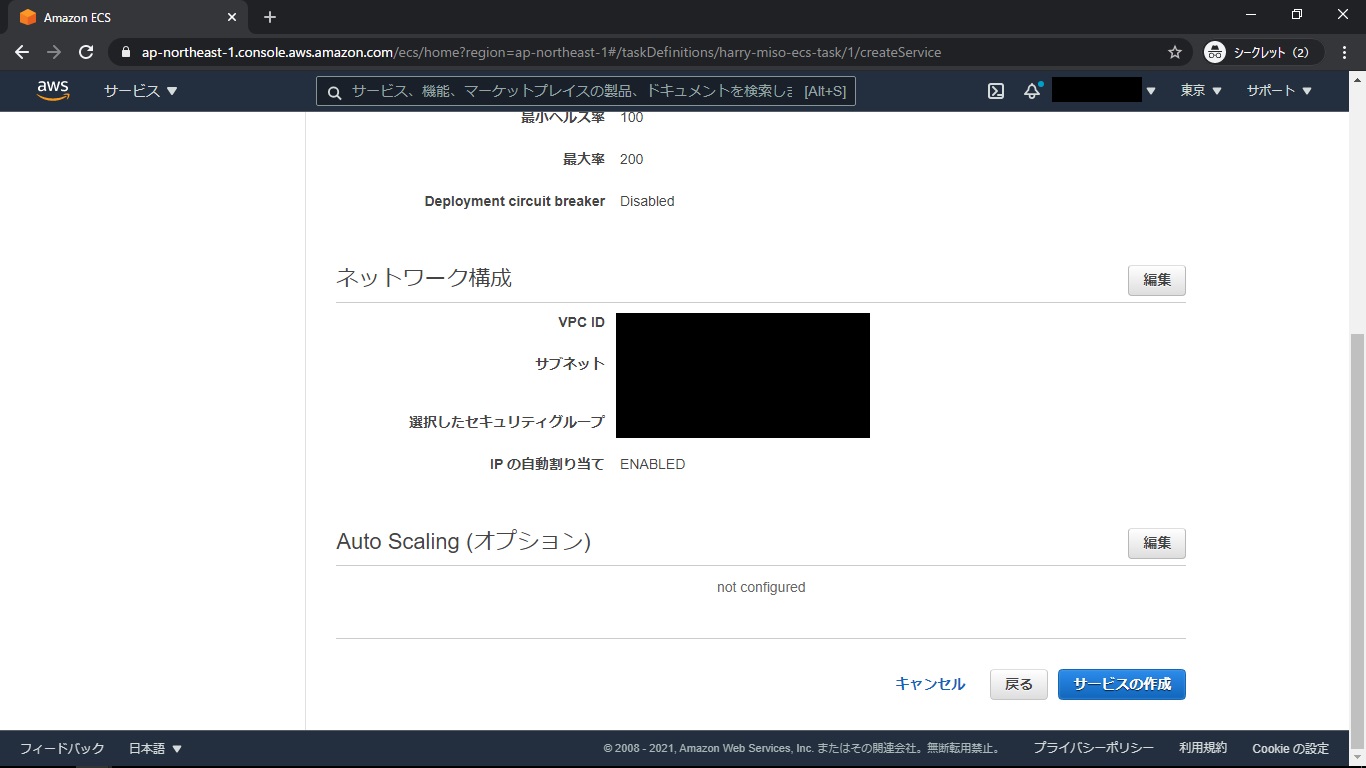

設定を確認し、「サービスの作成」をクリック

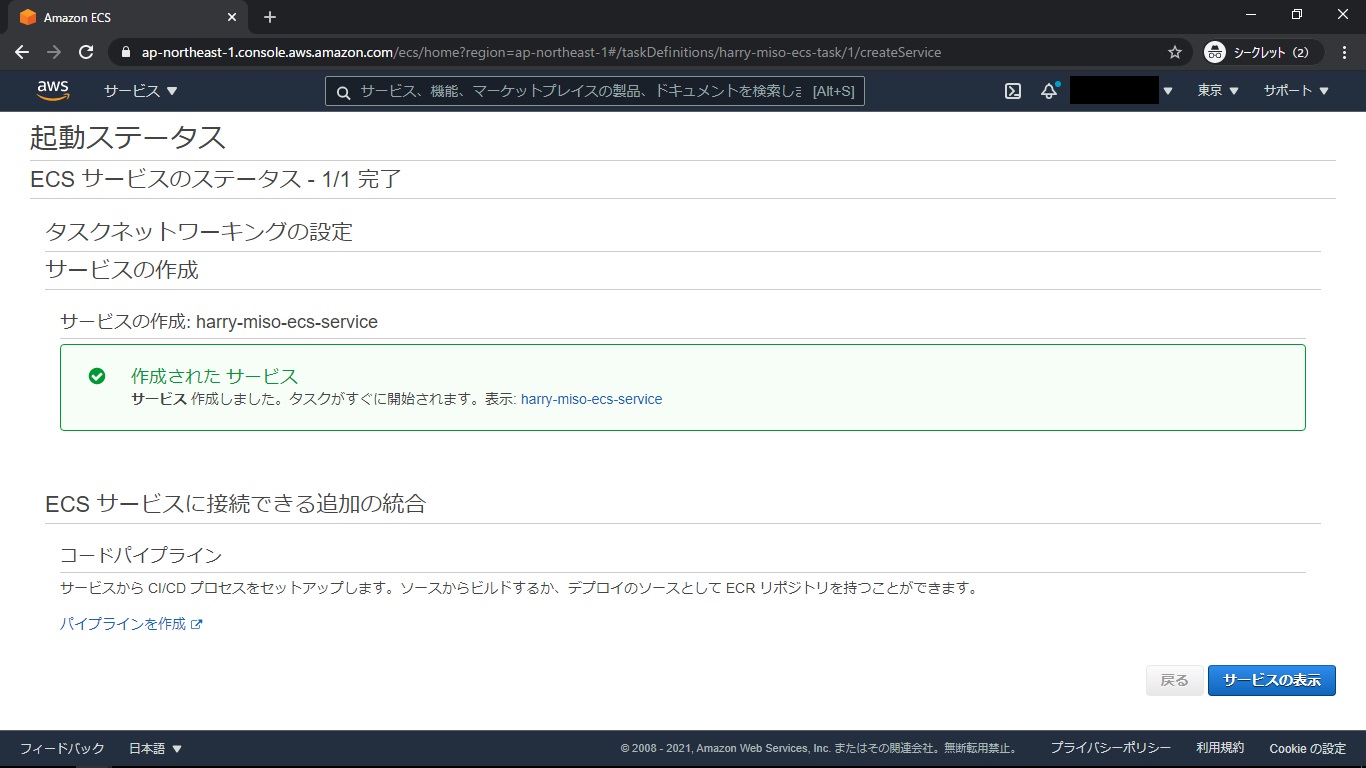

「サービスの表示」をクリックし、作成されていることを確認

CodePipeline

CodePipelineを作成しつつ、一緒にECRとCodeBuildを作成します。なお、API Gateway + Lambda構成のときとほとんど変わらなかったので、スクショは割愛します。

CodePipelineコンソール上で「パイプラインを作成する」をクリック
パイプライン名とサービスロールを選択して、「次に」をクリック
下記ソースステージの設定を行い、「次に」をクリック
1. ソースプロバイダー：　AWS CodeCommit
2. リポジトリ名：　先ほど作ったCodeCommitのリポジトリ名
3. ブランチ名：　任意（今回は簡単のため「master」のまま）
4. その他：　デフォルト
下記ビルドステージの設定を行い、「次に」をクリック
1. プロバイダー：　AWS CodeBuild
2. リージョン：　アジアパシフィック(東京)
3. プロジェクト名：　「プロジェクトを作成する」から作成
  1. プロジェクト名：　任意
  2. 説明：　任意
  3. 環境イメージ：　マネージド型イメージ
  4. オペレーティングシステム：　Amazon Linux 2
  5. ランタイム：　Standard
  6. イメージ：　aws/codebuild/amazonlinux2-x86_64-standard:3.0
  7. 特権付与：　チェックを入れる
  8. その他：　デフォルト
4. その他：　デフォルト
下記デプロイステージの設定を行い、「次に」をクリック
1. プロバイダー：　AWS ECS
2. リージョン：　アジアパシフィック(東京)
3. クラスター名：　先ほど作成したECSのクラスター名
4. サービス名：　先ほど作成したECSのサービス名
5. その他：　デフォルト
「パイプラインを作成する」をクリック

自動デプロイの設定

下記buildspec.ymlファイルをプロジェクトのルートに配置します。後述しますが、5、6行目でDockerHubのアカウント情報を使っています。実際の開発ではハードコーディングだと問題なので、SecretManagerなどを活用しましょう。

version: 0.2

env:
  secrets-manager:
    DOCKERHUB_USER: <<DockerHubアカウントのユーザ名>>
    DOCKERHUB_PASS: <<DockerHubアカウントのパスワード>>;
phases:
  install:
    runtime-versions:
      docker: 19
    commands:
      - echo Installing modules...
      - npm install
  pre_build:
    commands:
      - echo Logging in to Amazon ECR...
      - aws --version
      - aws ecr get-login-password --region ap-northeast-1 | docker login --username AWS --password-stdin <<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com
      - echo Logging in to Docker Hub...
      - echo $DOCKERHUB_PASS | docker login -u $DOCKERHUB_USER --password-stdin
      - REPOSITORY_URI=<<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com/<<ECRのリポジトリ名>>
      - COMMIT_HASH=$(echo $CODEBUILD_RESOLVED_SOURCE_VERSION | cut -c 1-7)
      - IMAGE_TAG=${COMMIT_HASH:=latest}
  build:
    commands:
      - echo Build started on `date`
      - echo Building the Docker image...
      - docker build -t $REPOSITORY_URI:latest .
      - docker tag $REPOSITORY_URI:latest $REPOSITORY_URI:latest
  post_build:
    commands:
      - echo Build completed on `date`
      - echo Pushing the Docker images...
      - docker push $REPOSITORY_URI:latest
      - echo Writing image definitions file...
      - echo '[{"name":"<<ECSのタスク定義で設定したコンテナ名>>","imageUri":"<<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com/<<ECRのリポジトリ名>>:latest"}]' > imagedefinitions.json
      - cat imagedefinitions.json
artifacts:
  files: imagedefinitions.json

version: 0.2

env:

secrets-manager:

DOCKERHUB_USER: <<DockerHubアカウントのユーザ名>>

DOCKERHUB_PASS: <<DockerHubアカウントのパスワード>>;

phases:

install:

runtime-versions:

docker: 19

commands:

- echo Installing modules...

- npm install

pre_build:

commands:

- echo Logging in to Amazon ECR...

- aws --version

- aws ecr get-login-password --region ap-northeast-1 | docker login --username AWS --password-stdin <<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com

- echo Logging in to Docker Hub...

- echo $DOCKERHUB_PASS | docker login -u $DOCKERHUB_USER --password-stdin

- REPOSITORY_URI=<<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com/<<ECRのリポジトリ名>>

- COMMIT_HASH=$(echo $CODEBUILD_RESOLVED_SOURCE_VERSION | cut -c 1-7)

- IMAGE_TAG=${COMMIT_HASH:=latest}

build:

commands:

- echo Build started on `date`

- echo Building the Docker image...

- docker build -t $REPOSITORY_URI:latest .

- docker tag $REPOSITORY_URI:latest $REPOSITORY_URI:latest

post_build:

commands:

- echo Build completed on `date`

- echo Pushing the Docker images...

- docker push $REPOSITORY_URI:latest

- echo Writing image definitions file...

- echo '[{"name":"<<ECSのタスク定義で設定したコンテナ名>>","imageUri":"<<AWSアカウントID>>.dkr.ecr.ap-northeast-1.amazonaws.com/<<ECRのリポジトリ名>>:latest"}]' > imagedefinitions.json

- cat imagedefinitions.json

artifacts:

files: imagedefinitions.json

APIの実装

いよいよ、「server.js」ファイルにAPIを実装します。今回は「Hello MISO」と返すAPIにします。「express」というモジュールを使っているので、npm install expressして、package.jsonの依存関係に追加しておきましょう。Gitにモジュールを載せたくないので、「.gitignore」ファイルの設定も忘れずに！

"use strict";

const express = require("express");

// Constants
const PORT = 8080;
const HOST = "0.0.0.0";

// App
const app = express();
app.use((req, res, next) => {
  res.setHeader("Access-Control-Allow-Origin", "*");
  res.setHeader("Access-Control-Allow-Credentials", true);
  res.setHeader("Access-Control-Allow-Headers", "Origin, X-Requested-With, Content-Type, Accept");
  next();
});

app.get("/", (req, res) => {
  res.send("Hello MISO");
});

app.listen(PORT, HOST);

"use strict";

const express = require("express");

// Constants

const PORT = 8080;

const HOST = "0.0.0.0";

// App

const app = express();

app.use((req, res, next) => {

res.setHeader("Access-Control-Allow-Origin", "*");

res.setHeader("Access-Control-Allow-Credentials", true);

res.setHeader("Access-Control-Allow-Headers", "Origin, X-Requested-With, Content-Type, Accept");

next();

});

app.get("/", (req, res) => {

res.send("Hello MISO");

});

app.listen(PORT, HOST);

デプロイ

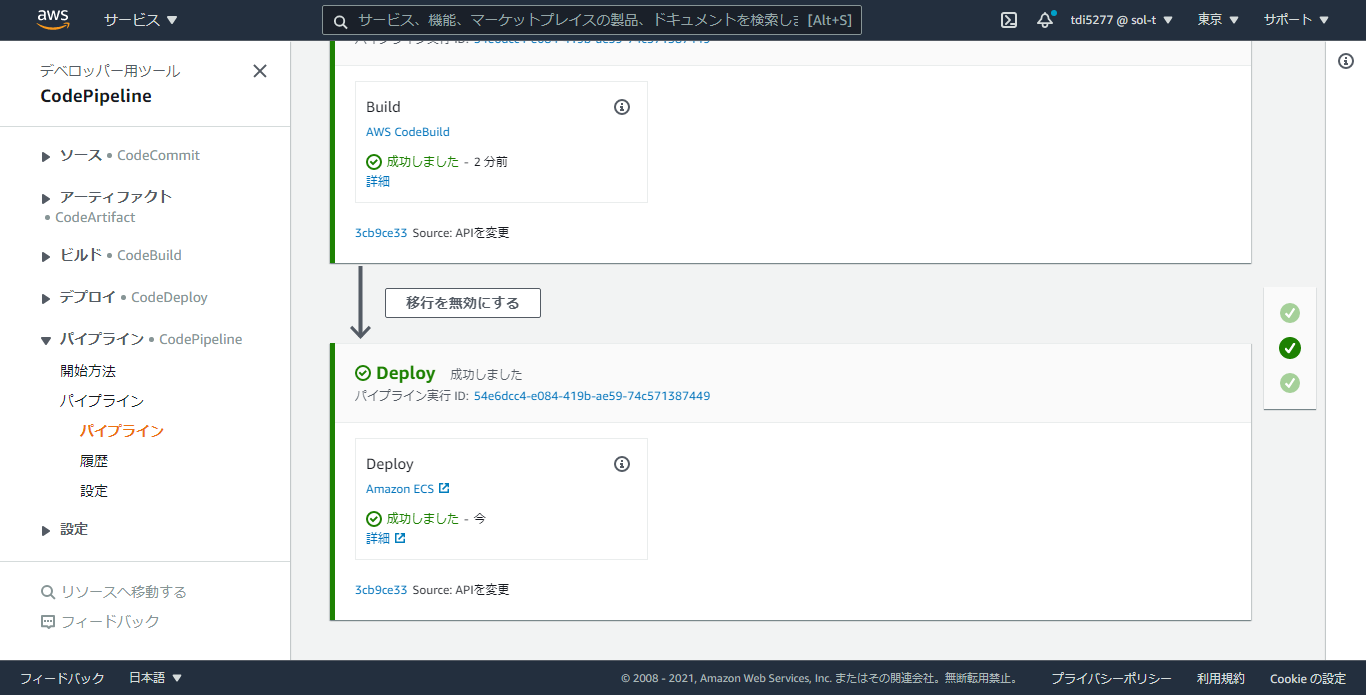

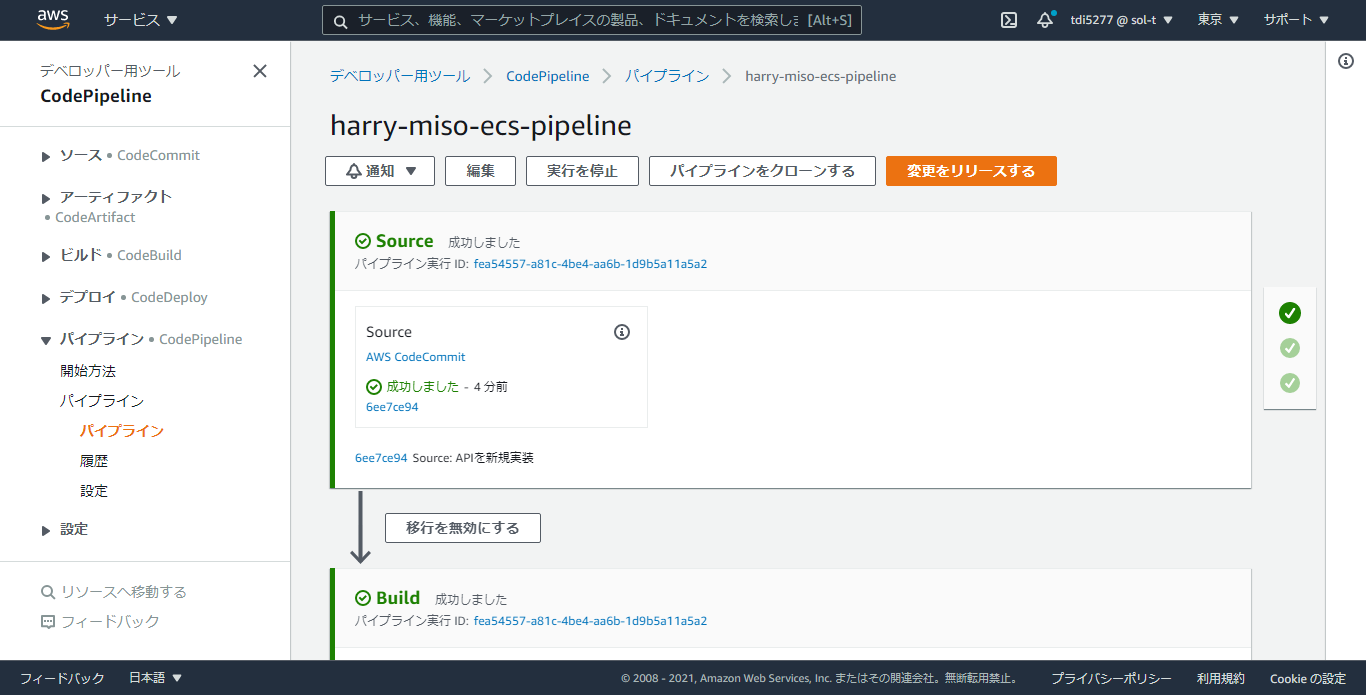

APIの実装が終わったら、GitコマンドでGitリポジトリへ変更をpushします。 GitへのpushをトリガーにCodePipelineが動いて、ECSへのデプロイまでの流れが全て成功するまで待ちます。

動作確認①

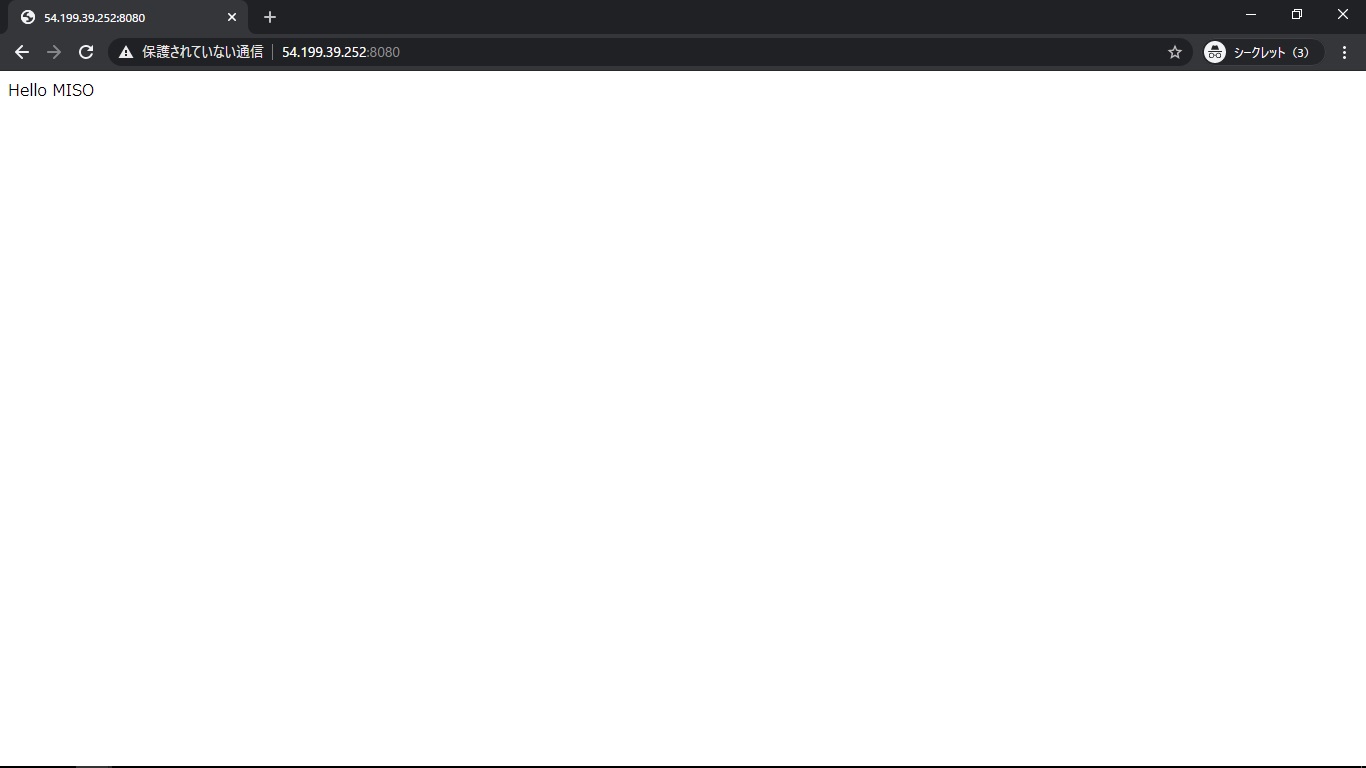

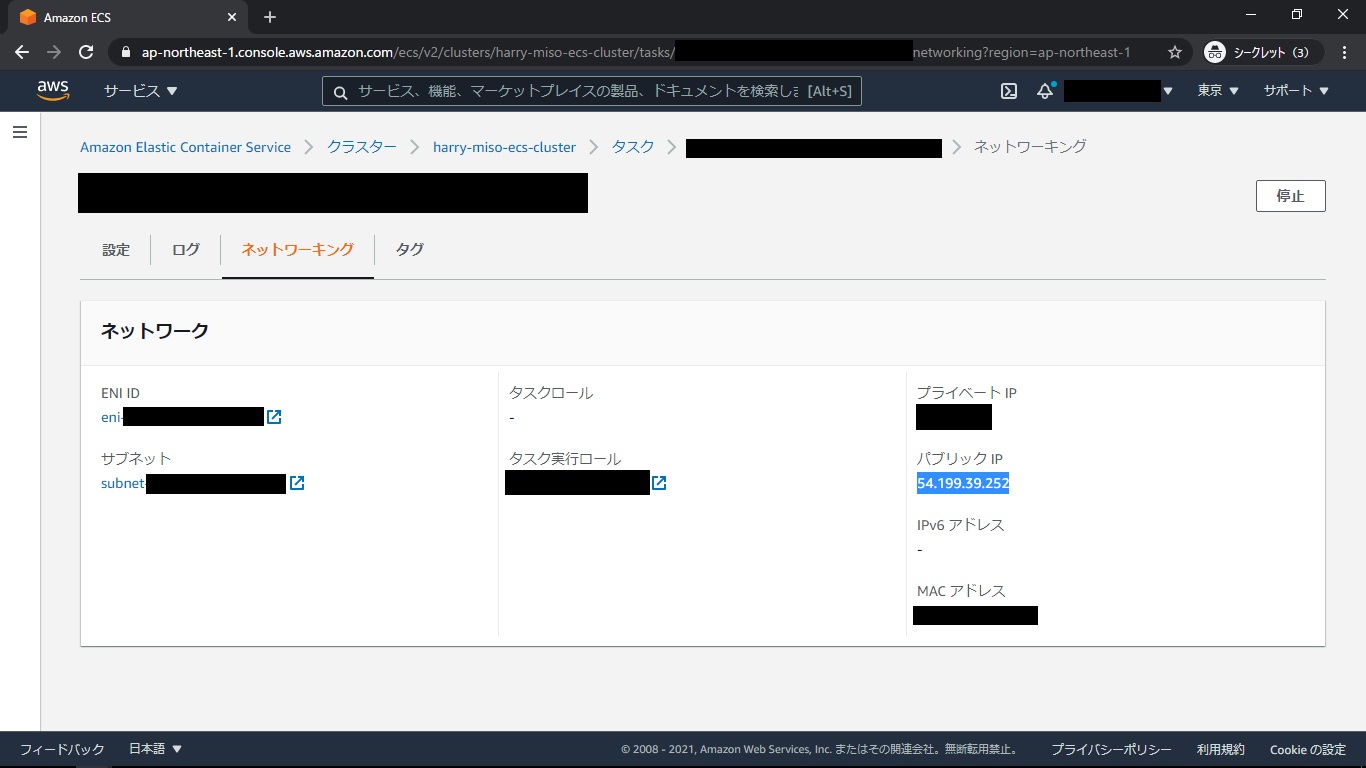

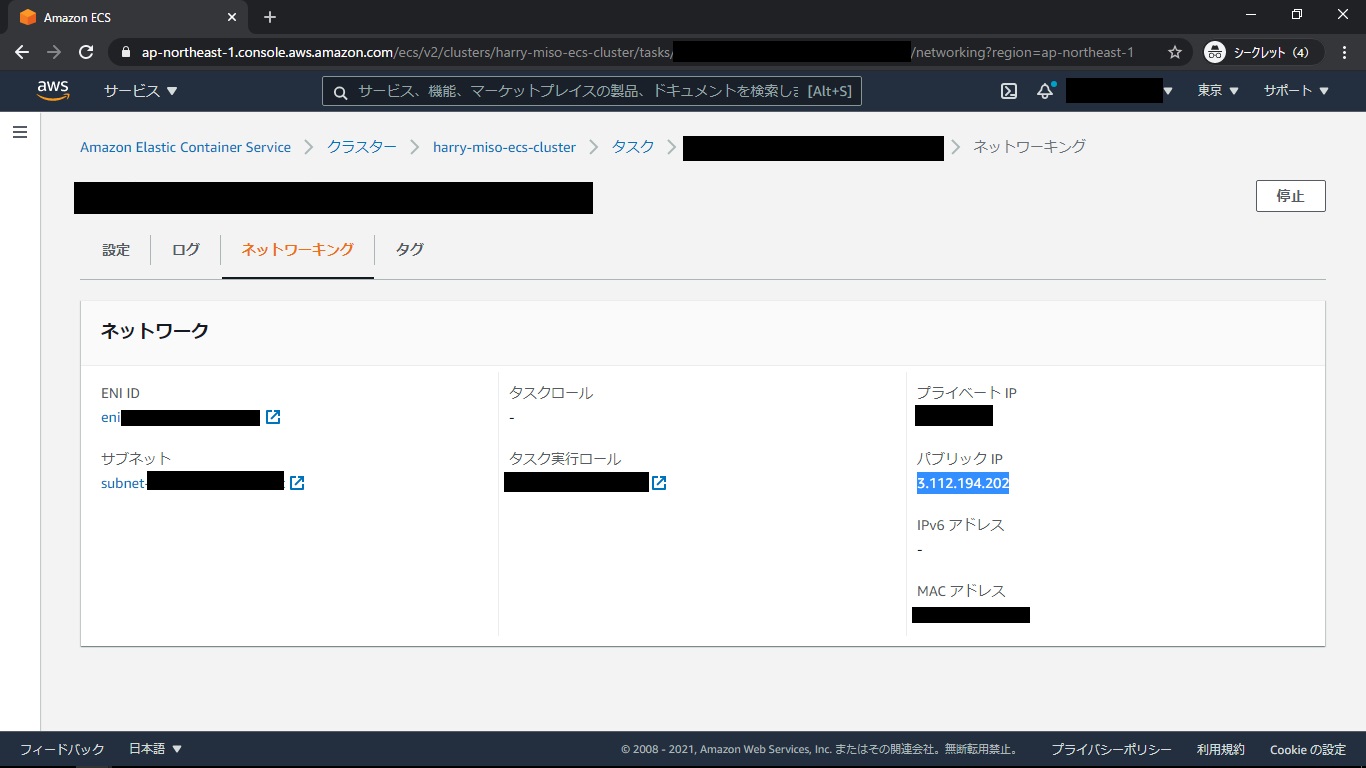

デプロイまで成功したら、ECSの「サービス」から作成したサービスを選びます。「設定とタスク」タブを選択すると、タスクが1件表示されているので、そのタスク名をクリックします。その後、「ネットワーキング」タブを選択し、「パブリックIP」のIPアドレスをコピーします。ブラウザにて、「コピーしたIPアドレス:8080」にアクセスし、「Hello MISO」と表示されることを確認します。

APIの変更とデプロイ

APIを少し変更して、再度デプロイしてみます。今回は「Hello MISO v2」と返すようにserver.jsを変更し、Gitへpushします。

"use strict";

const express = require("express");

// Constants
const PORT = 8080;
const HOST = "0.0.0.0";

// App
const app = express();
app.use((req, res, next) => {
  res.setHeader("Access-Control-Allow-Origin", "*");
  res.setHeader("Access-Control-Allow-Credentials", true);
  res.setHeader("Access-Control-Allow-Headers", "Origin, X-Requested-With, Content-Type, Accept");
  next();
});

app.get("/", (req, res) => {
  res.send("Hello MISO v2");
});

app.listen(PORT, HOST);

"use strict";

const express = require("express");

// Constants

const PORT = 8080;

const HOST = "0.0.0.0";

// App

const app = express();

app.use((req, res, next) => {

res.setHeader("Access-Control-Allow-Origin", "*");

res.setHeader("Access-Control-Allow-Credentials", true);

res.setHeader("Access-Control-Allow-Headers", "Origin, X-Requested-With, Content-Type, Accept");

next();

});

app.get("/", (req, res) => {

res.send("Hello MISO v2");

});

app.listen(PORT, HOST);

動作確認②

今回はDNSの設定など何もしていないので、タスクごとに新しいパブリックIPアドレスが割り当てられています。そのため、先ほどと同じ手順で「パブリックIP」のIPアドレスをコピーします。ブラウザにて、「コピーしたIPアドレス:8080」にアクセスし、「Hello MISO v2」と表示されることを確認します。

苦労したところ

1つ苦労したのが、自動デプロイ時にDocker Hubのダウンロード数制限に引っかかってエラーで落ちてしまうことがありました。Docker Hubからコンテナイメージをダウンロードするリクエスト数に制限があり、匿名ユーザーだとIPアドレスごとに6時間に100リクエストしかダウンロードできません。 CodeBuildの東京リージョンのIPアドレスは2020/10時点で8つしかないので、東京リージョンを利用している全ユーザで6時間に100リクエストしかダウンロードできないことになります。ただ、Docker Hubのアカウントを作成すれば、アカウントごとに6時間に200リクエストまで可能になるので、小規模なアプリケーションを開発する分には問題ないでしょう。それ以上のリクエストを行いたい場合は、ECRに専用のイメージを登録して、直接ダウンロードする方が良いと思います。

おわりに

ECS初めて触ったのですが、結構楽しいですね！マイクロサービスってフワフワした概念で難しいですが、実際に構築してみると感覚が身に付いてくると思います。皆さまも是非、チャレンジしてみてはいかがでしょうか！
