IoTプラットフォームが生産現場とITをつなぐ
T-EDGEについて
「TSUNAGU-EDGE（T-EDGE）」は、スマート工場化を目指す生産現場において発生する、「最適化」、「効率化」、「省人化」といったお客様の課題解決のため、生産設備などをIoT化し、クラウドを使わずに ITシステムとして組み上げることが可能なIoTプラットフォームです。
製品概要
特長
01 -既存設備をIoT化
PLC、センシングデバイス、設備といったさまざまなデバイスに手を加えることなく、簡単に情報を取得することができます。
02 -生産現場に導入可能
ITシステムの導入に必要なクラウドを使用せず、生産現場だけで、スマート工場化に必要なITシステムを導入することができます。
03 -すぐに始められる
さまざまなデバイスのデータ収集から可視化までをノンプログラミングにて実現します。大規模開発を行わずスマート工場化の第一歩を踏み出せます。

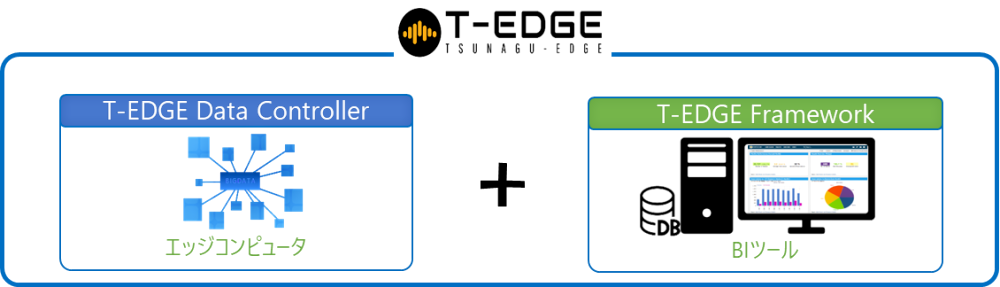

構成

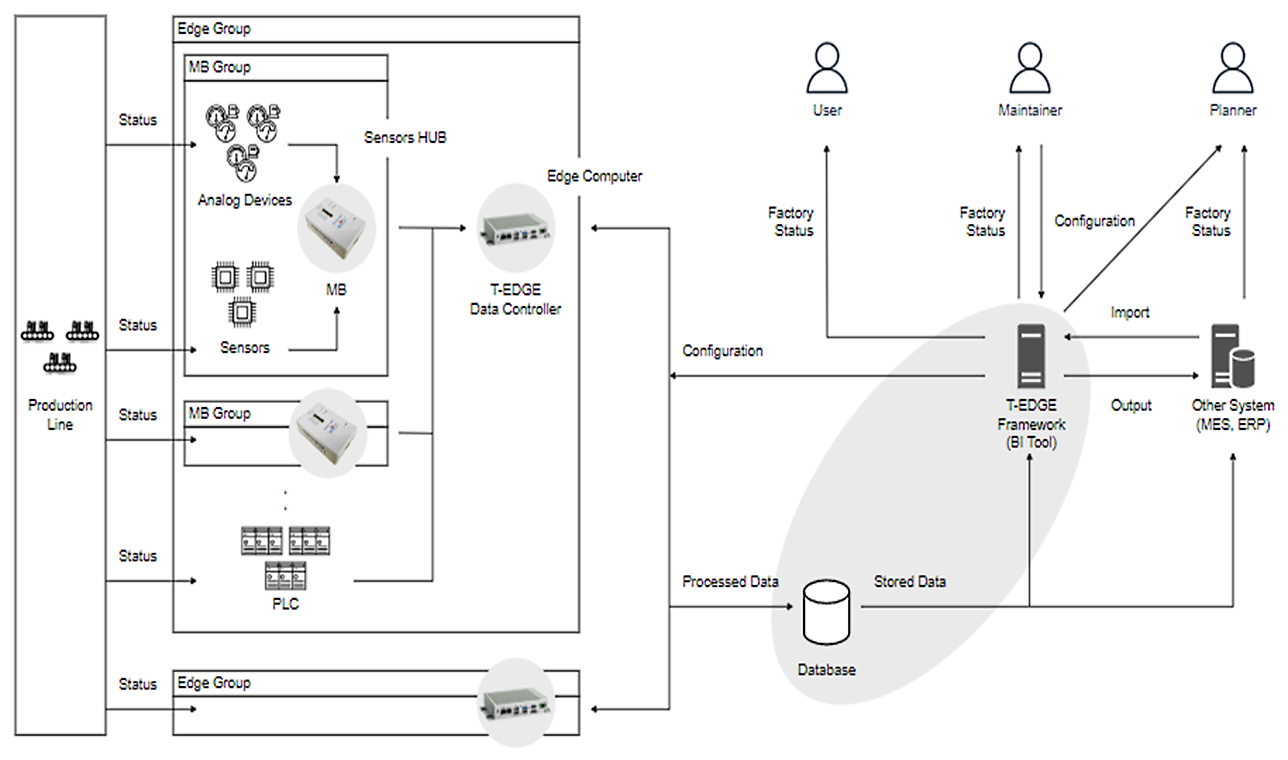

「TSUNAGU-EDGE（T-EDGE）」は、PLC、センシングデバイス、設備等からデータ収集を行い、迅速にデータ処理を行うエッジコンピュータ 「T-EDGE Data Controller」と収集したデータの蓄積、データ分析、発報機能などを搭載したBIツール 「T-EDGE Framework」から構成されるソフトウェアです。
構成要素 | サービス | 内容 |
|---|---|---|
T-EDGE Data Controller （エッジコンピュータ） | データストア | センシングデバイス、設備、PLCより各種情報を収集 不要データの削除や収集した各種データのフォーマットを統一化し、有効なデータを生成 |
波形解析 | FFT、ピーク値の演算やしきい値判定により波形の特徴量を自動抽出 | |
T-EDGE Framework （BIツール） | BI | データの加工、データ可視化によるデータ分析作業軽減、発報機能による異常検出 |
データベース | 過去データ、集計データの格納、他システムへデータ提供、他システムからのデータ受領も可能 |

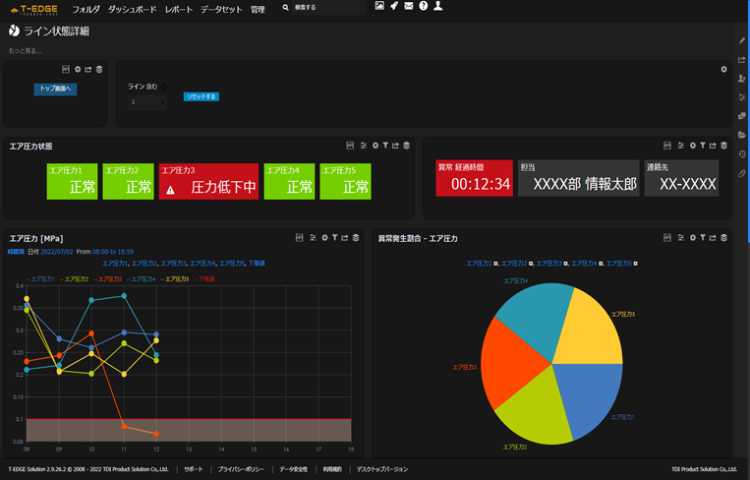

BI画面（例）

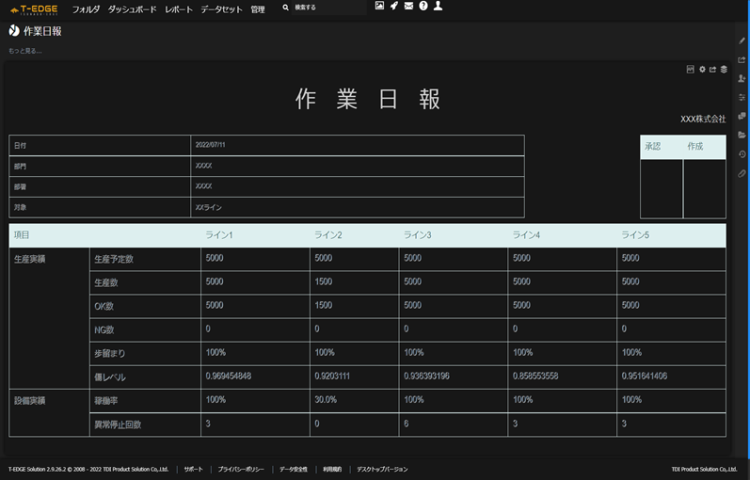

カスタムテーブル
 |  |  |
機能紹介
「TSUNAGU-EDGE（T-EDGE）」 が提供する機能は下記のとおりです。
カテゴリ | 機能 | 概要 |
|---|---|---|
データ収集 | センサーデータ収集 | センサーや設備のアナログデータを収集 |
PLCデータ収集 | PLCからラダー回路を修正することなくデータを収集 | |
データ分析 | データ加工 | 収集したデータのクレンジング、結合、変換を行い、高度な分析が可能 |
振動データ分析 | FFT、ピーク値の波形解析により、高度な分析が可能 | |
ユーザーデータ分析 | 収集データをリアルタイムに収集し、統計データから傾向分析が可能 | |
データ表示 | ダッシュボード | 定期的に収集したデータをダッシュボード上に表示 |

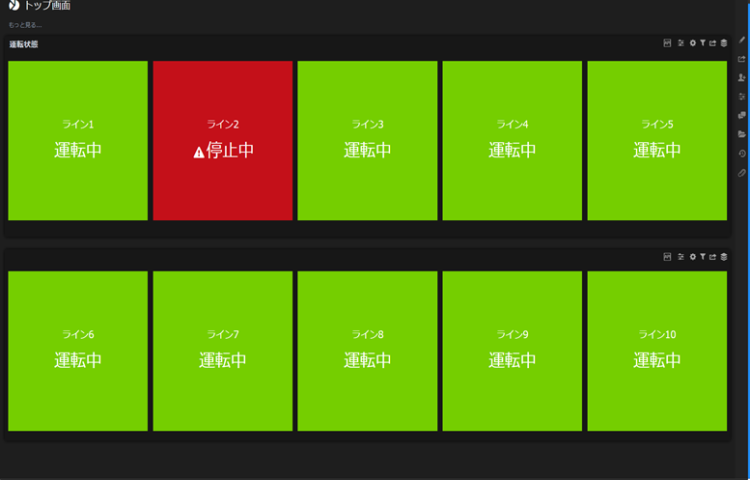

アンドン | 設備状態等をアンドンとして表示 | |
データ通知 | アラート通知 | 予め設定された閾値に基づきメール等で発報 |
レポート通知 | 予め設定された時間で統計・傾向データをレポート化しメール等で通知 | |
データ連携 | REST API | REST APIを使用し、他のITシステムとの連携可能 |
データ出力 | 各種データのレポートファイルを出力し、他のITシステムへ提供可能 |
「TSUNAGU-EDGE（T-EDGE）」 が提供する機能でスマート工場化へのサービスを提供します。
工場内ですべて完結するため、運用開始後も安心
- データベース、BIツールを工場内に設置可能
- ネットワークはお客様ネットワーク環境へ接続、ローカルネットワーク環境を構築して接続のどちらでも対応可能
設備状態が丸わかりになるため、お客様の見やすい形でデータ表示
- BIツールを備えているため、データ分析を容易に行うことが可能、また、お客様ご所望のデータをご所望の形にして画面提供
- お客様自身でも画面作成可能
現場のあらゆるものが繋がるため、古い設備の状態も把握
- エッジコンピュータを生産現場に設置しセンサー、生産設備を取り込むことが可能、また、PLCが保持する情報もプログラムを修正することなく収集することが可能
自由自在にデータ加工が可能なため、情報をピンポイントで解析
- スクリプトによるデータ加工によりデータ解析を手間なく行うことが可能、且つ、加工データに意味を持たせて解析を行うことが可能
Ex）稼働中設備のデータ解析、設備の立上げ時間計測 等
見えない予兆をキャッチするため、予知保全に貢献
- 振動データを収集可能、且つ周波数解析も実施するため、大量の膨大なデータ解析は不要
- 収集データをリアルタイム解析し、現時点までの設備兆候を把握することが可能
他のITシステムとの連携も可能
- データベースにデータを収集するため他のITシステムとの連携も用意
- 他のITシステムの情報を取り込み、取得したデータと連携して制御することも可能
